Nasze czujniki FIS4 NIR Wavefront są fachowo opracowane w celu zaspokojenia wymagających wymagań dotyczących bardzo precyzyjnej analizy optycznej, zapewniając naszemu klientom niezawodny instrument w celu zapewnienia najwyższej jakości ich produktów i procesów operacyjnych. Integrując te czujniki z przepływami pracy, nasi klienci mogą przewidzieć znaczne ulepszenie zarówno doskonałości produktów, jak i wydajności produkcyjnej.
Wyjątkowy zakres wysokiej rozdzielczości i rozległy zakres długości fali czujnika FIS4 NIR FIS4 NIR sprawia, że jest optymalnym instrumentem zarówno do badań naukowych, jak i wdrażania przemysłowego, szczególnie w kontekstach wymagających skrupulatnego pomiaru i rygorystycznej analizy. Ten czujnik jest biegły w wykonywaniu pomiarów front fala w odległości od 900 nm do 1200 nm długości długości fali, z rozdzielczością 512 x 512 pikseli-podnosząc imponujące 262 144 punktów fazowych. Jego projekt starannie uwzględnia solidność wibracji i zapewnia stabilność zastosowań w świecie rzeczywistym, umożliwiając pomiary o wysokiej wierności bez konieczności skomplikowanych mechanizmów kontroli środowiska. Ta nieodłączna odporność znacznie usprawnia procedury operacyjne i znacznie zwiększa ogólną wydajność pomiaru.
|
Typ źródła światła |
Ciągły laser, laser impulsowy, LED, lampa halogenowa i inne źródła światła szerokopasmowego |
|
Zakres długości fali |
900 nm ~ 1200 nm |
|
Rozmiar docelowy |
13,3 mm × 13,3 mm |
|
Rozdzielczość przestrzenna |
26 mm |
|
Rozdzielczość wyjściowa fazowa |
512 × 512 |
|
Absolutna dokładność |
20nmrms |
|
Rozdzielczość fazowa |
≤2nmrms |
|
Zakres dynamiczny |
≥260 μm |
|
Szybkość próbkowania |
40 fps |
|
Szybkość przetwarzania w czasie rzeczywistym |
5Hz （w pełnej rozdzielczości） |
|
Typ interfejsu |
USB3.0 |
|
Wymiar |
70 mm × 46,5 mm × 68,5 mm |
|
Waga |
około 240g |
|
Metoda chłodzenia |
nic |
◆ Szerokie spektrum 900 nm ~ 1200 nm
◆ Self-interferencja światła jednoszynowej, nie wymaga światła odniesienia
◆ W 100% rozwinięty w kraju
◆ 2NM RMS Wysoka rozdzielczość fazowa
◆ Duży zakres dynamiczny do 260 μm
◆ Niezwykle silna odporność na wibracje, nie ma potrzeby izolacji wibracji optycznej
◆ Z projektem tłumienia zakłóceń laserowych
◆ Wsparcie kolimowanych wiązek i dużych zbieżnych wiązek Na
Ten czujnik FIS4 NIR FIS4 NIR zastosowany w pomiarze aberracji układu optycznego, kalibracja układu optycznego, pomiar rozkładu sieci wewnętrznej, hiperface, pomiar frontu fali hiperlenów
|

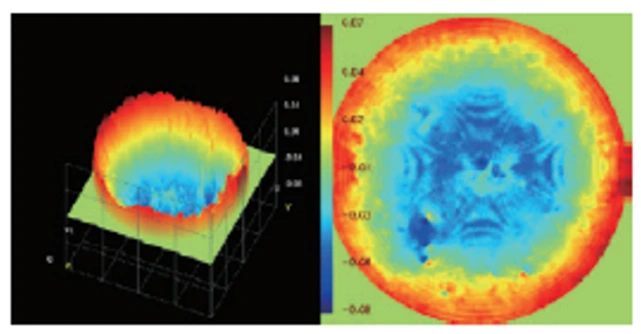

Przykład pomiaru aberracji układu optycznego |

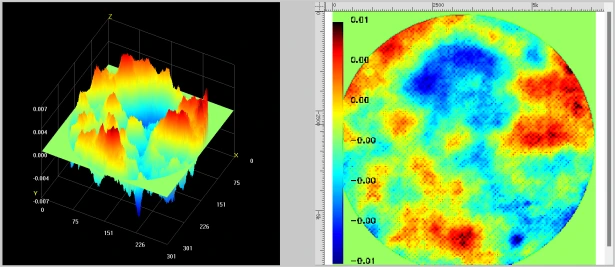

Pomiar próbki rozkładu sieci w materiale |
|

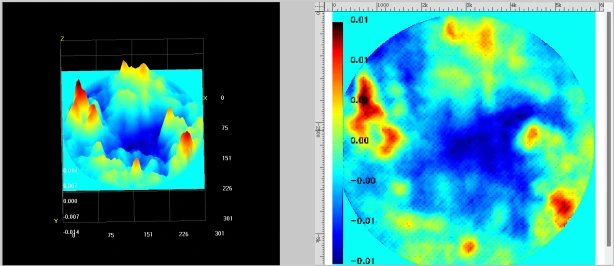

Przykłady pomiaru kalibracji układu optycznego |

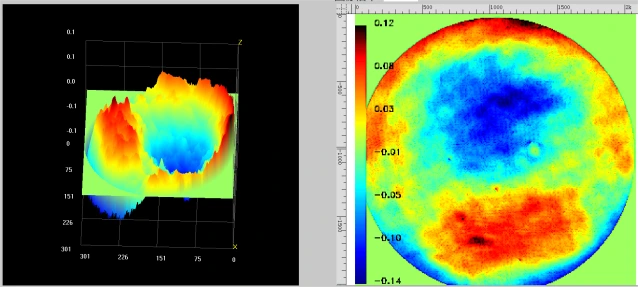

Przykład pomiaru czoła fali metasurface
|
|

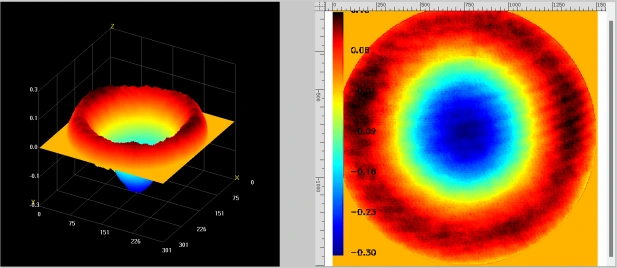

Przykład pomiaru fala fali hiperlenów
|
|
Bojong Fis4 NIR Wavefront Sensor jest opracowywany przez zespół profesorów z Zhejiang University i Nanyang Technological University na Singapurze. FIS4 NIR łączy opatentowaną losowo zakodowaną technologię dyfrakcji cztero-fali z kamerą podczerwieni, aby zakłócać pozycję tylnej płaszczyzny obrazu. Ma niskie wymagania dotyczące spójności źródła światła i nie wymaga zmiany fazy. Zwykłe systemy obrazowania mogą osiągnąć pomiar interferometryczny. Ma ultra wysoką odporność wibracyjną i ultra wysoką stabilność i może osiągnąć precyzyjny pomiar na poziomie NM bez izolacji wibracji. Ultra-wysoka rozdzielczość punktów fazowych 512 × 512 (262144) osiąga wysokie pomiar frontu falowego w paśmie 900 nm do 1200 nm, które można wykorzystać do pomiaru aberracji układu optycznego, kalibracji układu optycznego, materiału wewnętrznego dystrybucji wielokrotności wielokrotności wielkości.
