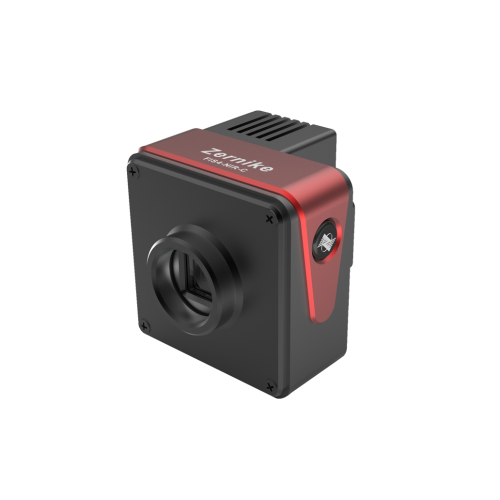

FIS4 czujnik front w bliskiej podczerwieni (wersja chłodnicza) 900-1200 nm

FIS4 czujnik front front w bliskiej podczerwieni (wersja chłodzona) 900-1200 nm

.Bojiong FIS4 NIR-C czujnik front front 900-1200 nmjest przeznaczony do wymagających aplikacji optycznych w podczerwieni. Integruje wysokowydajny układ chłodzenia półprzewodników na czujniku fali fali FIS4 w pobliżu podczerwieni. Aktywnie stabilizuje temperaturę detektora rdzenia poniżej -10 ° C otoczenia, znacznie tłumiąc ciemny prąd i hałas termiczny oraz osiągając stabilność pomiaru ultra -wysokiej pomiaru 2NM RMS. Pokrycie pasma w pobliżu podczerwieni 900–1200 nm, czujnik ma bardzo wysoką rozdzielczość przestrzenną 512 × 512 oraz szeroki zakres dynamiczny ≥260 μm, umożliwiając wyraźną analizę zniekształceń fal fali i rozkładu fazowego laserów o dużej mocy, metasurface i metasurface.

Bojiong FIIS4 NIR-C czujnik front900-1200 nm Wstęp

.Bojiong FIS4 czujnik front w bliskiej podczerwieni (wersja chłodnicza) 900-1200 nmto nowa generacja naszej precyzyjnej inspekcji optycznej naszej firmy, zawierająca doskonałą oporność na wibracje i możliwości pomiaru frontu falowego w czasie rzeczywistym. Czujnik FIS4 NIR-C Wavefront jest zgodny z Strict ISO 9001 System zarządzania jakością i jest certyfikowany przez China Institute of Metrology (NIM). Ma roczną gwarancję. Czujnik FIS4 NIR-C Front Front wykorzystuje interferometryczny projekt optyczny wspólnej ścieżki oraz algorytm rekonstrukcji fala w czasie rzeczywistym, aby osiągnąć pomiar frontu falowego bez zmiany fazy, co czyni go odpowiednim dla różnych wymagających badań naukowych i zastosowań przemysłowych.

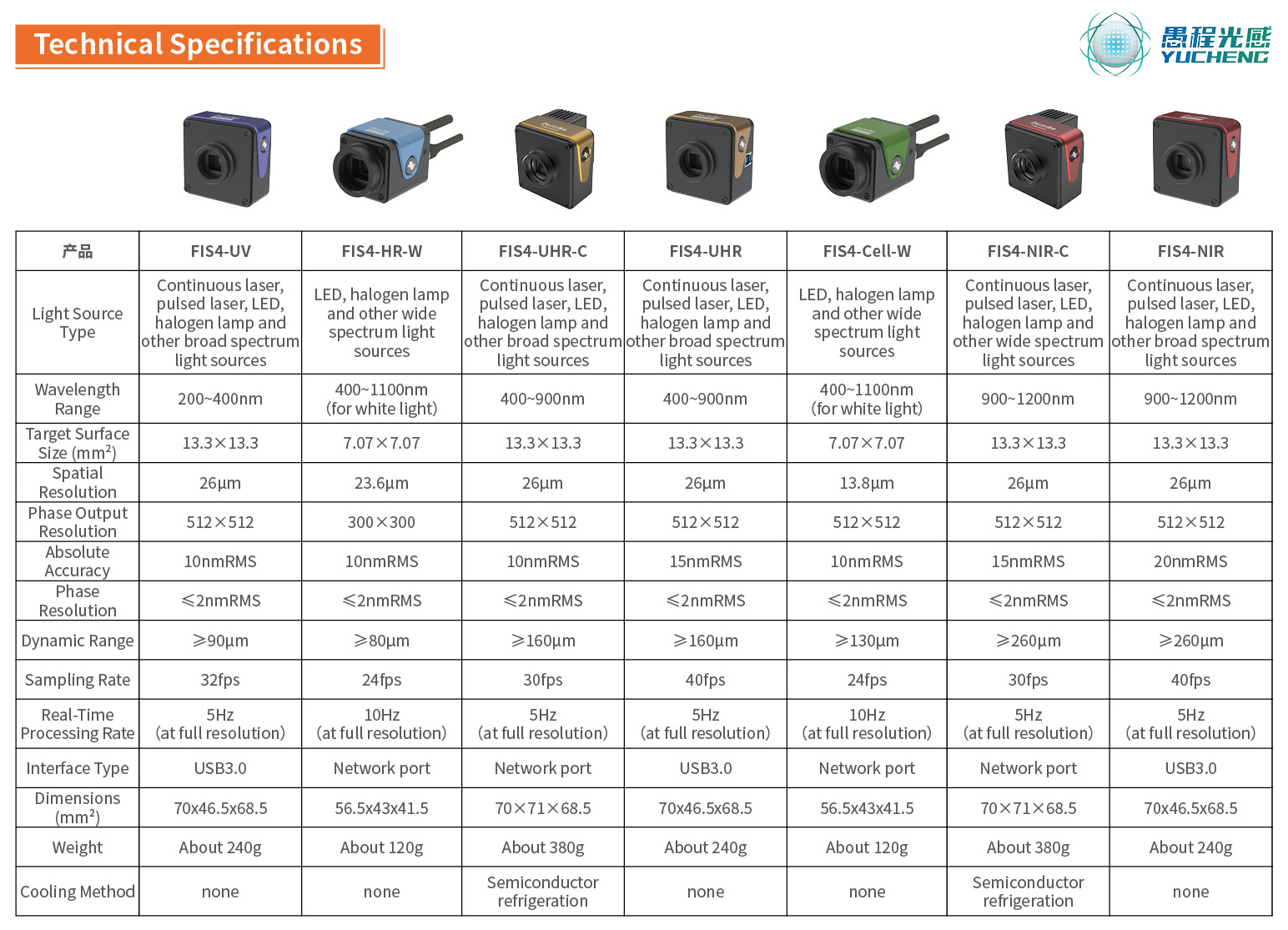

Bojiong FIIS4 NIR-C czujnik front front 900-1200 nm Parametr (specyfikacja)

Bojiong FIIS4 NIR-C czujnik front front 900-1200 nm Funkcja i aplikacja

Od 2006 r. Zespół profesora Yang Yongaing na Uniwersytecie Zhejiang z powodzeniem opracował czujnik Wavefront Series FIS4 FIS4, oparty na strukturze interferometru wspólnej ścieżki i algorytmach rekonstrukcji Wavefront w czasie rzeczywistym. Po 17 latach ciągłych badań ten produkt oferuje następujące kluczowe zalety:

· Doskonała odporność na wibracje, nie wymaga platformy izolacji wibracji;

· Czułość na poziomie nanometrowym, a czułość pomiaru czoła fali osiągnęła do 2 nm RMS;

· Zintegrowana konstrukcja ścieżki jednooptycznej, innowacyjnie przy użyciu jednoptycznych struktury ścieżki, nie potrzebna ścieżka optyczna referencyjna;

· Operacja przyjazna dla użytkownika;

· Kompaktowy i przenośny, łatwy do przenoszenia, odpowiedni dla różnych integracji i aplikacji na miejscu

.FIS4 czujnik front w bliskiej podczerwieni (wersja chłodnicza) 900-1200 nmjest zaprojektowany do precyzyjnej kontroli i pomiaru optycznego, odpowiednie do kontroli przemysłowej, badań naukowych i zastosowań obronnych. Przy wysokiej rozdzielczości 512 × 512 (262 144) punktów fazowych czujnik osiąga pomiar frontu falowego w szerokim zakresie spektralnym 900–1200 nm i obsługuje wyświetlacz 3D w czasie rzeczywistym przy 10 klatkach na sekundę przy pełnej rozdzielczości. Typowe zastosowania obejmują analizę aberracji systemu optycznego, kalibrację optyczną, wykrywanie rozkładu sieci wewnętrznej, charakterystyka czoła fali metasurface i metalens itp., Zapewnienie wiarygodnych narzędzi do wysokiej klasy pomiaru optycznego.

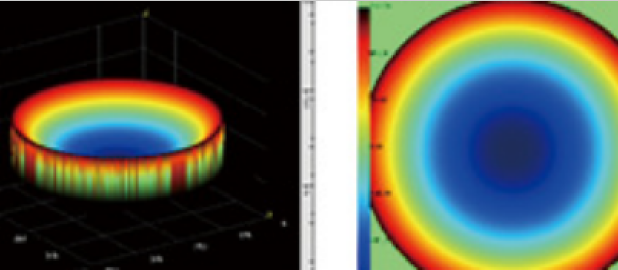

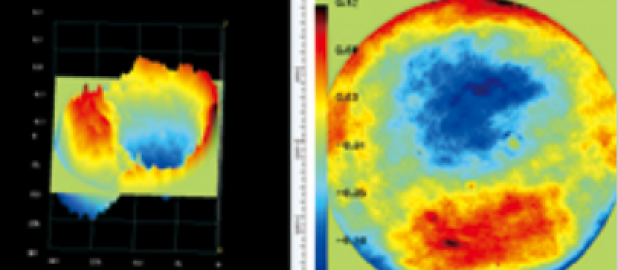

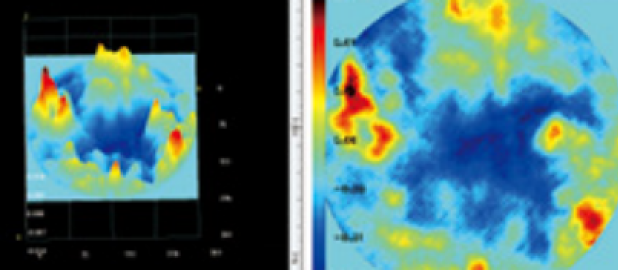

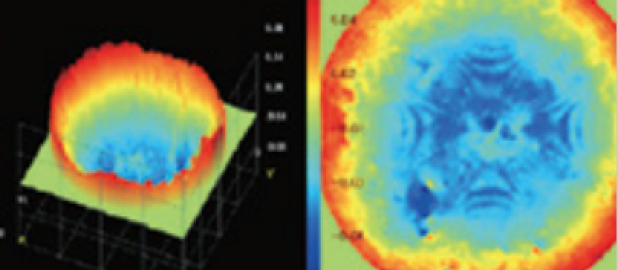

Bojiong FIIS4 NIR-C czujnik front front 900-1200 nm  Aplikacja

Bojiong FIIS4 NIR-C czujnik front front 900-1200 nm Bliższe dane

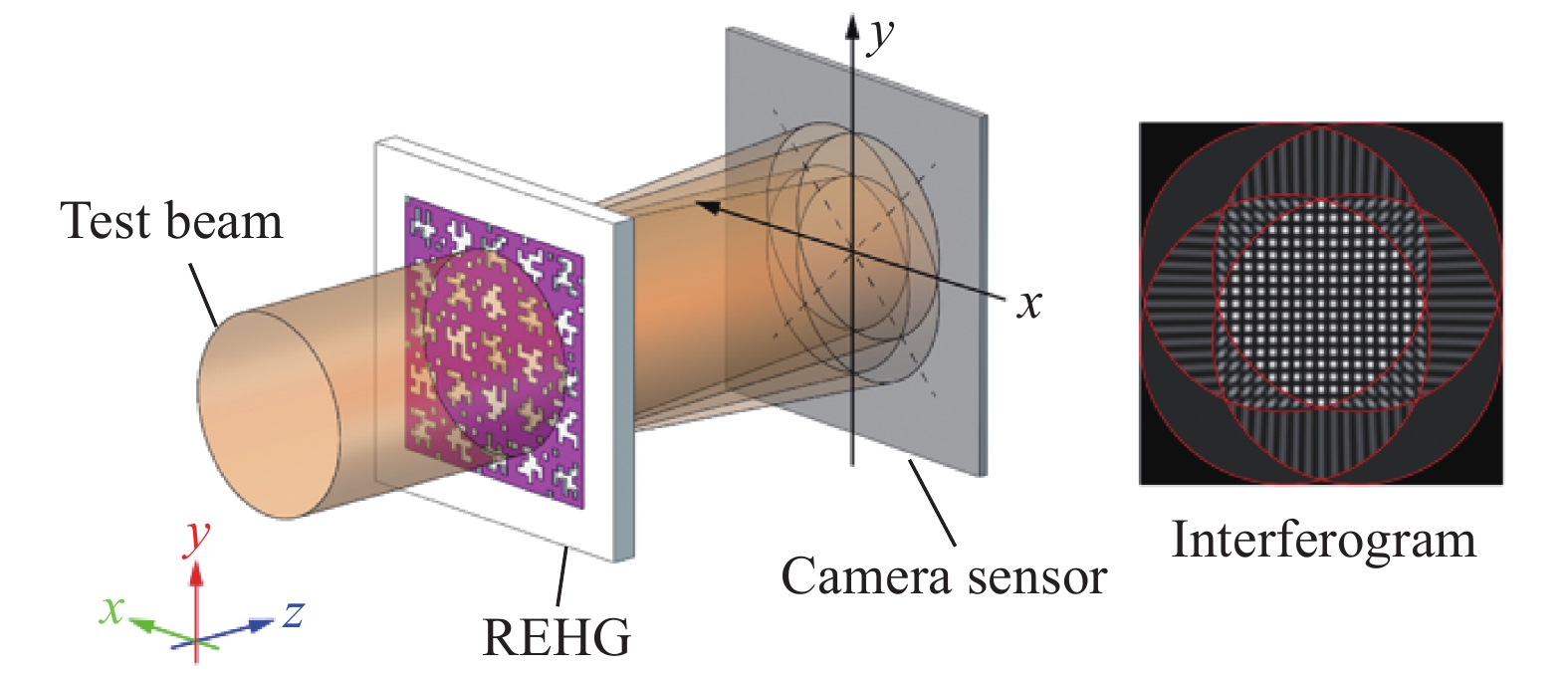

.FIS4 czujnik front w bliskiej podczerwieni (wersja chłodnicza) 900-1200 nmWykorzystuje opatentowaną losowo zakodowaną technologię dyfrakcji czterowolatowej, wykorzystując jednoosobowe źródło światła w celu osiągnięcia samokontroli zmierzonej czoby fali, z zakłóceniami występującymi w tylnej płaszczyźnie obrazu. Technologia ta znacznie zmniejsza zależność od spójności źródła światła, eliminując potrzebę zmiany zmiany biegów i umożliwiając interferometrię precyzyjną w połączeniu ze standardowym systemem obrazowania. W porównaniu z tradycyjnymi czujnikami Hartmanna opartymi na tablicach mikrolensów, czujnik FIS4 NIR-C Wavefront przewyższa tradycyjne interferometry z podwójnym delcem, oferując znaczące zalety wydajności w wielu obszarach: punkty fazowe o wyższej rozdzielczości, szersze adaptaże pasma operacyjnego i większy zakres dynamiczny, a jednocześnie oferuje doskonałą koszt kosztów.

Ryc.

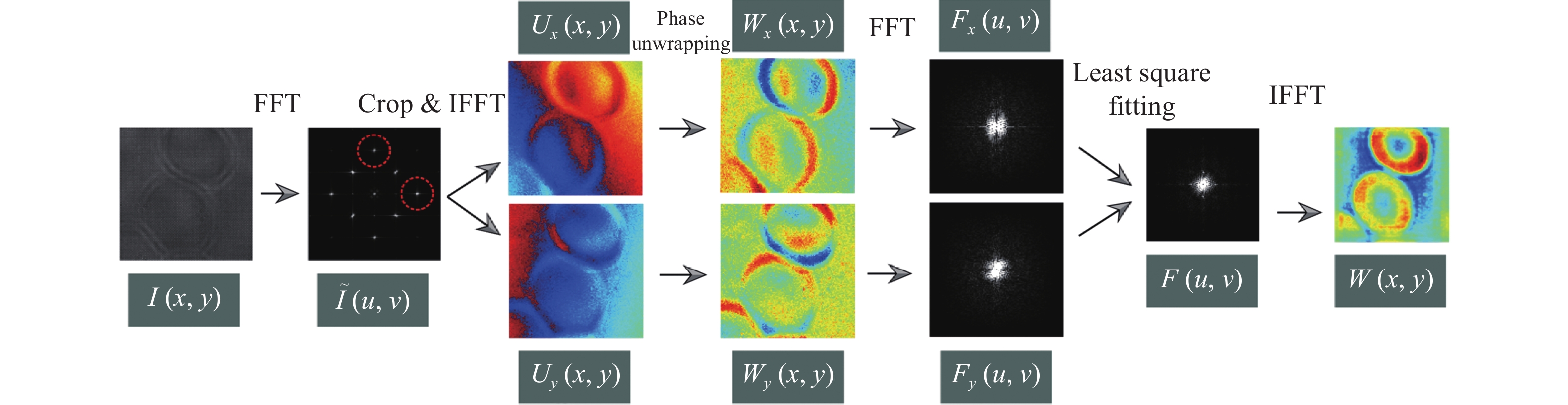

Ryc. 2. Rekonstrukcja frontu fali kwadratowej z czterech fal bocznych interferogramów ścinania

.Czujnik FIS4 Frontfrontjest doskonałym narzędziem w dziedzinie badań naukowych i inspekcji przemysłowej. Sprytnie łączy wiele zalet, takich jak zwartość, wysoka stabilność, doskonała rozdzielczość czasowa i dobra kompatybilność systemu, co czyni go podstawowym narzędziem w powiązanych dziedzinach.

Jeśli chodzi o aplikacje, jego historia rozwoju świadczy o jego silnej zdolności adaptacyjnej i skalowalności. PoczątkowoCzujnik FIS4 Frontfrontbył wykorzystywany przede wszystkim do podstawowych zadań kontroli w warsztatach optycznych. Na przykład w analizie jakości komponentów optycznych może dokładnie ocenić, czy jakość komponentu spełnia standardy, wykorzystując jego możliwości wykrywania bardzo precyzyjnego. W diagnozie wiązki laserowej może skrupulatnie analizować różne parametry wiązki laserowej, zapewniając niezawodną podstawę do późniejszej optymalizacji i regulacji. Ponadto w dziedzinie adaptacyjnej kontroli optyki odgrywa również kluczową rolę, ułatwiając precyzyjną kontrolę optyczną.

Obecnie zakres aplikacjiCzujnik FIS4 Frontfrontzostał szeroko rozszerzony. W dziedzinie obrazowania mikroskopii biologicznej umożliwia badaczom wyraźniejsze obserwowanie mikrostruktur biologicznych. Podczas śledzenia nanocząstek może dokładnie śledzić trajektorię ruchu i inne kluczowe informacje o nanocząstkach. W pracach pomiarowych metasurface zapewnia dokładne dane pomiarowe, ułatwiając dogłębne badania. W różnych dziedzinach, takich jak charakterystyka termodynamiczna, wykazuje również niezbędną wartość.

Z perspektywy cech strukturalnych,Czujnik FIS4 Frontfrontoferuje kompaktowy i wykwintną konstrukcję, umożliwiając go łatwe do zintegrowania z istniejącymi systemami mikroskopu i znacznie rozszerzając scenariusze aplikacji. Ponadto ma doskonałe możliwości przeciwwibracji, zapewniając dokładność pomiaru nawet w trudnych środowiskach zewnętrznych. To gwarantuje, że zakłócenia zewnętrzne nie mają wpływu na wyniki wykrywania, zapewniając stabilność i niezawodność.

Warto wspomnieć, że funkcja obrazowania pojedynczego narażeniaCzujnik FIS4 Frontfrontjest bardzo korzystny, szczególnie do rejestrowania szybkich procesów dynamicznych. W dziedzinie badań biomedycznych z tą funkcją z powodzeniem osiągnęła bez etykiety obserwację różnych żywych komórek w czasie rzeczywistym, takich jak COS-7, HT1080, RPE, CHO, HEK i neurony, zapewniając potężne narzędzie obserwacyjne do badań biomedycznych.

Ponadto czujnik ten obsługuje obrazowanie opóźnienia fazowego o wysokiej zawartości kontrastu, co umożliwia wyraźną wizualizację struktur anizotropowych, takich jak włókna kolagenowe i cytoszkielety, zapewniając wyraźną podstawę obrazu dogłębnych badań nad powiązanymi strukturami biologicznymi. Ponadto jego zakres aplikacji został dodatkowo rozszerzony na obrazowanie fazowe w pasmach długości fali rentgenowskiej, średniej podczerwieni i długiej podczerwieni, wykazując znaczną wartość w analizie metasurfaków i materiałów dwuwymiarowych, a skutecznie napędza postęp badań w tych polach granicznych.
