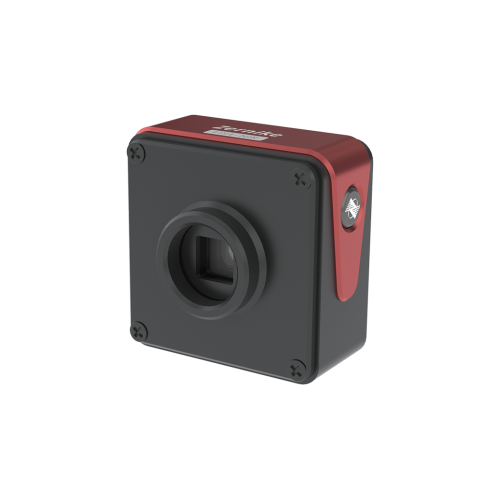

FIS4 czujnik frontowa w bliskiej podczerwieni 900-1200 nm

FIS4czujnik frontowa w bliskiej podczerwieni 900-1200 nm

.Bojiong FIS4NIR WAVEFRONT czujnik 900-1200 nm jest specjalnie zaprojektowany do precyzyjnego pomiaru w paśmie długości fali 900–1700 nm. Przyjmuje głęboko zoptymalizowaną technologię interferometrii cztero-fali bocznej ścinania i moduł wykrywania wzmocnionego podczerwieni, osiągając ultra wysoką rozdzielczość przestrzenną 512 × 512 i czułość fazową 2NM RMS w zakresie widmowym bliskiej podczerwieni. Czujnik ma duży zakres dynamiczny ≥260 μm, umożliwiając dokładną analizę silnych aberracji i stromych czołów fali przy jednoczesnym tłumieniu zakłóceń plamki laserowej. Wyposażony w całkowitą powłokę antyrefleksyjną i strukturę antywibracji wspólnej ścieżki, może ona wykonywać stabilne i wysoce powtarzalne pomiary bez izolacji wibracji w scenariuszach, takich jak przetwarzanie laserowe, testowanie integracji systemu optycznego i metrologia półprzewodników, zapewniając niezawodne wsparcie danych dla projektowania optycznego i produkcji podbrzuszu.

BojiongFIS4 Nir Czujnik frontowy 900-1200 nm Wstęp

.Bojiong FIS4czujnik frontowa w bliskiej podczerwieni 900-1200 nm to nowa generacja naszej precyzyjnej inspekcji optycznej naszej firmy, zawierająca doskonałą oporność na wibracje i możliwości pomiaru frontu falowego w czasie rzeczywistym. .FIS4czujnik frontowa w bliskiej podczerwieni 900-1200 nm do systemu zarządzania jakością ISO 9001 i jest certyfikowany przez China Institute of Metrology (NIM). Ma roczną gwarancję. .FIS4NIR WAVEFRONT CENTOR jest plug-and-play, łatwy w obsłudze i niski konserwacja, skutecznie poprawiając wydajność kontroli i niezawodność systemów optycznych.

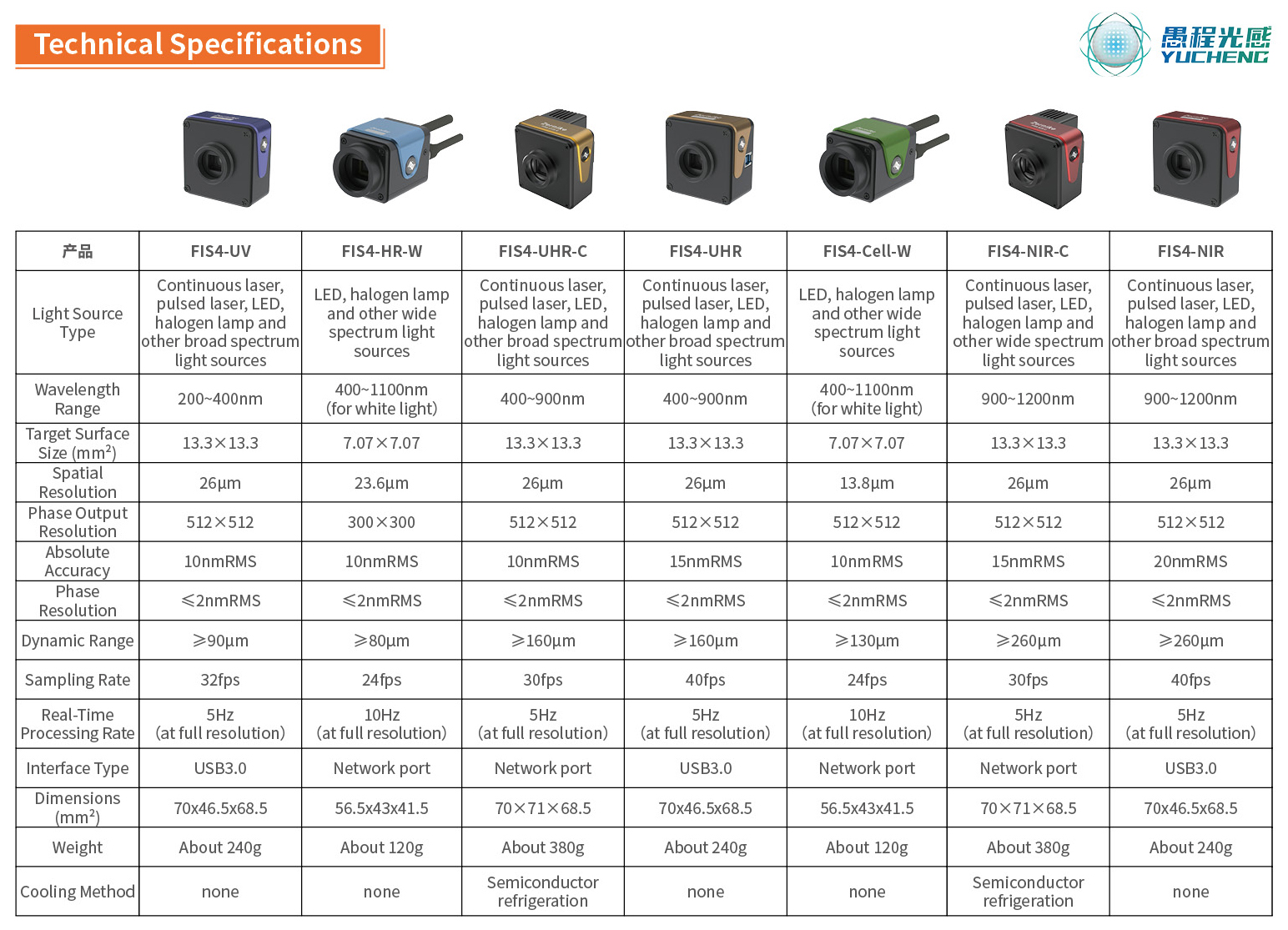

BojiongFIS4NIR WAVEFRONT czujnik 900-1200 nm Parametr (specyfikacja)

BojiongFIS4NIR WAVEFRONT czujnik 900-1200 nm Funkcja i aplikacja

Od 2006 roku zespół profesora Yang Yongaing na Uniwersytecie Zhejiang z powodzeniem uruchomił szeroki spektrum FIS4 Czujnik serii frontfront W oparciu o algorytmy projektowania interferometrii wspólnej i w czasie rzeczywistym w czasie rzeczywistym po 17 latach dedykowanych badań i rozwoju. Ten produkt ma następujące wyjątkowe funkcje:

· Silny antywibracja i wibracje bez izolacji: Wykrywanie w czasie rzeczywistym można osiągnąć w złożonych środowiskach bez potrzeby platformy izolacyjnej wibracji;

· Pomiar wysokiej wrażliwości: czułość czwartej frontu do 2NM RMS, umożliwiając dokładne wychwytywanie niewielkich zmian fazowych;

· Plug-and-play ścieżki pojedynczej: oryginalna pojedyncza konstrukcja ścieżki optycznej bez światła odniesienia, umożliwiając natychmiastowe użycie po zasilaniu i wygodnym działaniu;

· Kompaktowe, lekkie i przenośne: tylko wielkość pięści, ułatwiając integrację i użycie pola.

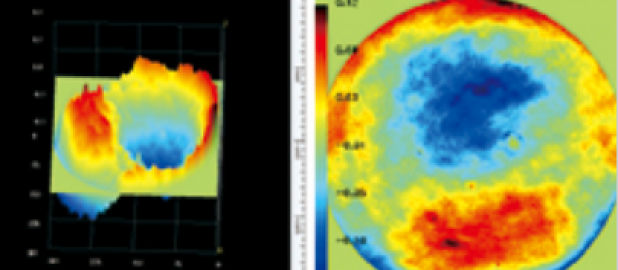

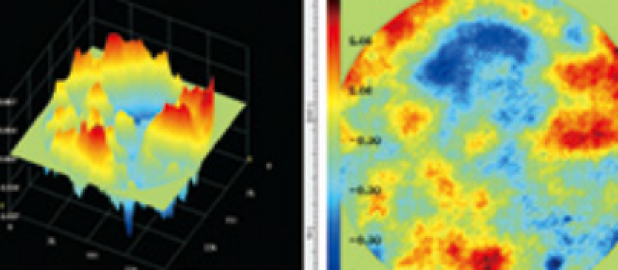

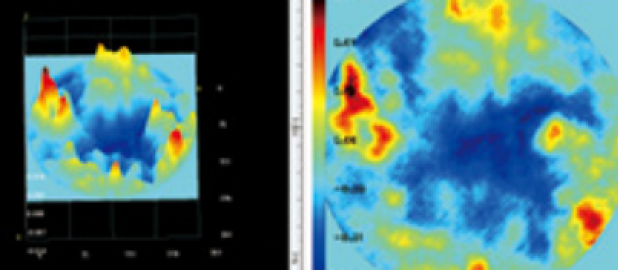

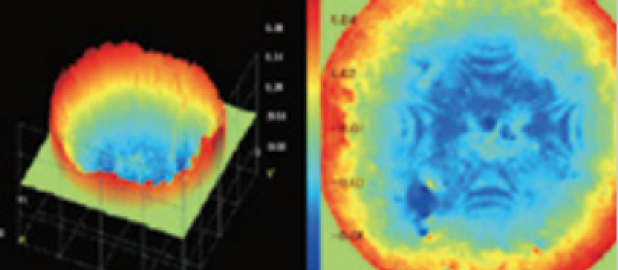

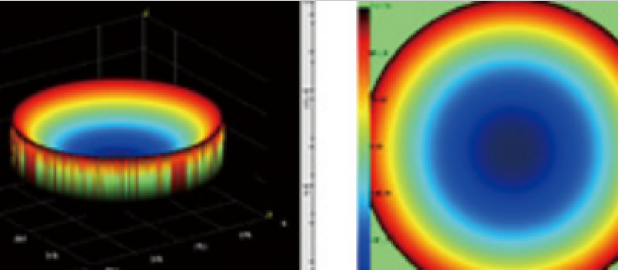

.FIS4czujnik frontowa w bliskiej podczerwieni 900-1200 nmjest zaprojektowany do wysokiej klasy metrologii optycznej w inspekcji przemysłowej, badaniach naukowych i zastosowaniach w obronie. Przy wysokiej rozdzielczości 512 × 512 (262 144) punktów fazowych umożliwiają one pomiary front fala w zakresie w zakresie 900–1200 nm i obsługują wyświetlanie wyników 3D w czasie rzeczywistym przy pełnej rozdzielczości przy 10 klatkach na sekundę. . FIS4NIR WAVEFRONT CENTOR Można użyć do pomiaru aberracji układów optycznych, kalibracji układu optycznego, pomiaru wewnętrznego rozkładu sieci materiałów, pomiaru czoła fali metasurfaces i metalensów itp.

Bojiong FIS4NIR WAVEFRONT czujnik 900-1200 nm  Aplikacja

Bojiong FIS4NIR WAVEFRONT czujnik 900-1200 nm Bliższe dane

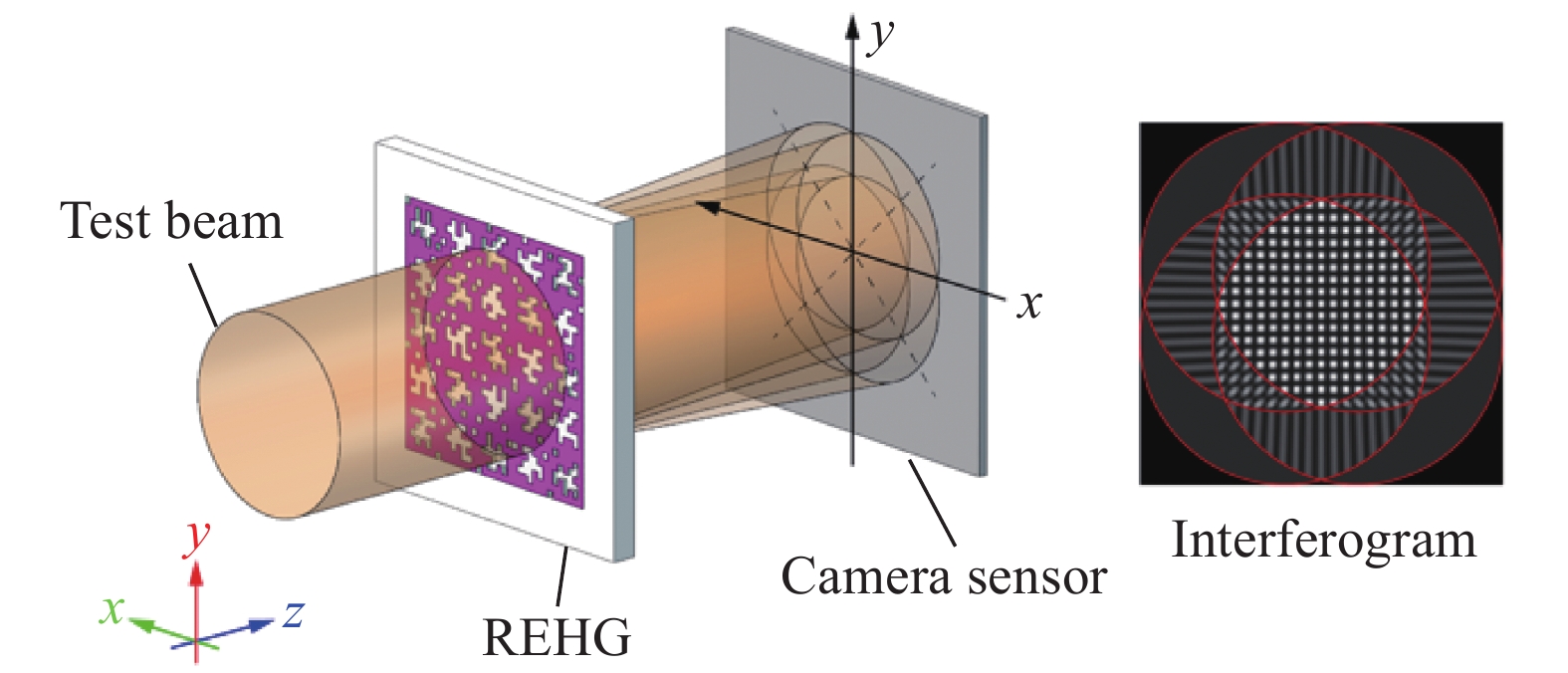

. FIS4czujnik frontowa w bliskiej podczerwieni 900-1200 nmWykorzystuje opatentowaną losową technologię dyfrakcji czterofrakcyjnej, osiągając samookaleczenie zmierzonego czoła fali za pomocą pojedynczej ścieżki światła. Zakłócenia występują w tylnej płaszczyźnie obrazu. Technologia ta znacznie zmniejsza wymóg spójności źródła światła, eliminując potrzebę zmiany zmiany biegów i umożliwiając pomiarom fali o wysokiej precyzyjnej interferometrii. Produkt oferuje doskonałą odporność wibracyjną i stabilność ultra-high, umożliwiając pomiar frontowe na poziomie nanometru bez potrzeby platformy izolacyjnej. W porównaniu z tradycyjnymi czujnikami Hartmanna w oparciu o tablice mikrolensów, czujnik fala fali FIS4 w pobliżu podczerwieni 900-1200 nm wyróżnia się w kilku kluczowych wskaźnikach wydajności: wyższa rozdzielczość punktu fazowego, szersza adaptacja pasma operacyjnego i większy zakres dynamiczny. Oferuje również doskonałą wydajność kosztów, zapewniając niezawodne rozwiązanie dla szerokiej gamy precyzyjnych scenariuszy kontroli optycznej.

Ryc.

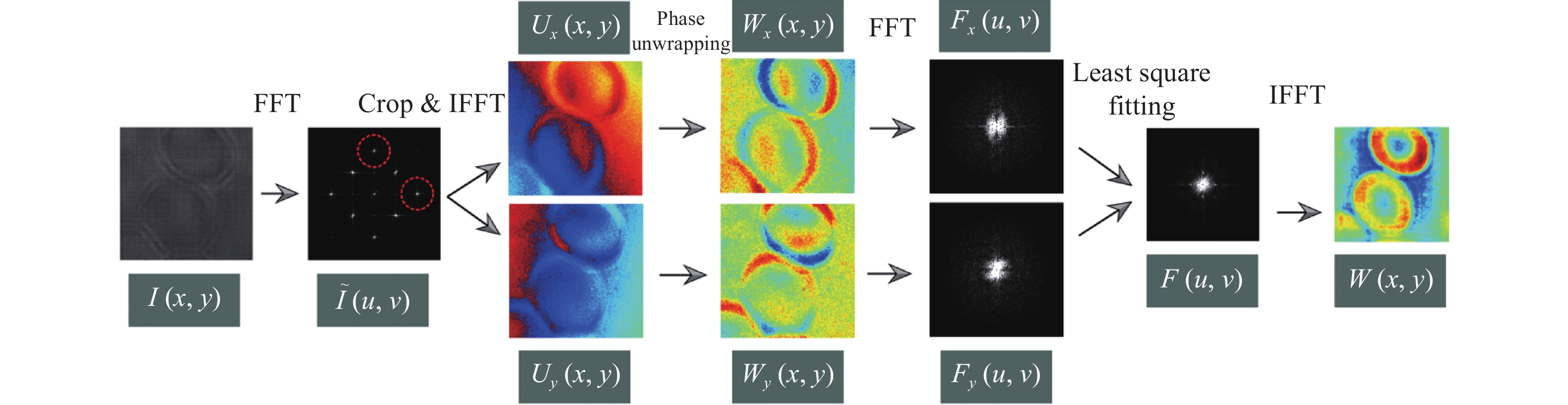

Ryc. 2. Rekonstrukcja frontu fali kwadratowej z czterech fal bocznych interferogramów ścinania

.FIS4czujnik front stał się potężnym i szeroko stosowanym narzędziem w badaniach naukowych i branży ze względu na swoje zalety, takie jak zwarta struktura, silna stabilność, wysoka rozdzielczość czasowa i dobra zgodność z istniejącymi systemami mikroskopii. Początkowo ten czujnik był używany głównie do zadań wykrywania w tradycyjnych warsztatach optycznych, w tym ocena jakości komponentu optycznego, analiza wiązki laserowej i adaptacyjną korekcję układu optycznego. Następnie scenariusze aplikacji stopniowo rozszerzały się na wiele najnowocześniejszych dziedzin, takich jak obrazowanie biomedyczne, pozycjonowanie nanocząstek, charakterystyka metasurface i pomiar gradientu temperatury.

Kompaktowy projekt mechanicznyFIS4czujnik front Umożliwia go łatwe do zintegrowania z różnymi istniejącymi platformami mikroskopii, podczas gdy jego doskonała solidność zapewnia, że ​​wysoka dokładność pomiaru interferometrycznego może być nadal utrzymywana nawet w silnych środowiskach wibracyjnych. Pragnie, że urządzenie obsługuje pomiar pojedynczych naruszeń, który może skutecznie uchwycić duże prędkości procesy dynamiczne i jest odpowiednie dla obserwacji w czasie rzeczywistym. W badaniach biomedycznych FIS4 z powodzeniem osiągnął bez etykiety, obrazowanie w czasie rzeczywistym różnych żywych komórek, takich jak COS-7, HT1080, RPE, CHO, HEK i neurony, zapewniając ważne narzędzie do badań dynamiki komórek.

PonadtoFIS4czujnik front jest również szeroko stosowany w obrazowaniu opóźnienia faz, ujawniając anizotropowe tkanki biologiczne i struktury subkomórkowe, takie jak włókna kolagenowe i cytoszkielety, poprzez obrazy o wysokim kontraście. Technologia ta jest dalej rozszerzona na obrazowanie fazowe w pasmach rentgenowskich, w podczerwieni w podczerwieni w połowie fali (MWIR) i długiej zawartości w podczerwieni (LWIR), wykazując swój szeroki potencjał w interdyscyplinarnych zastosowaniach. Zwykle FIS4 był również szeroko stosowany w badaniach charakteryzacji metasurfaces i dwuwymiarowych materiałów, co w pełni wykazuje jego praktyczną wartość i perspektywy Fields of Modern Science i Materials.
