Pionowy czterofalowy interferometr dynamiczny

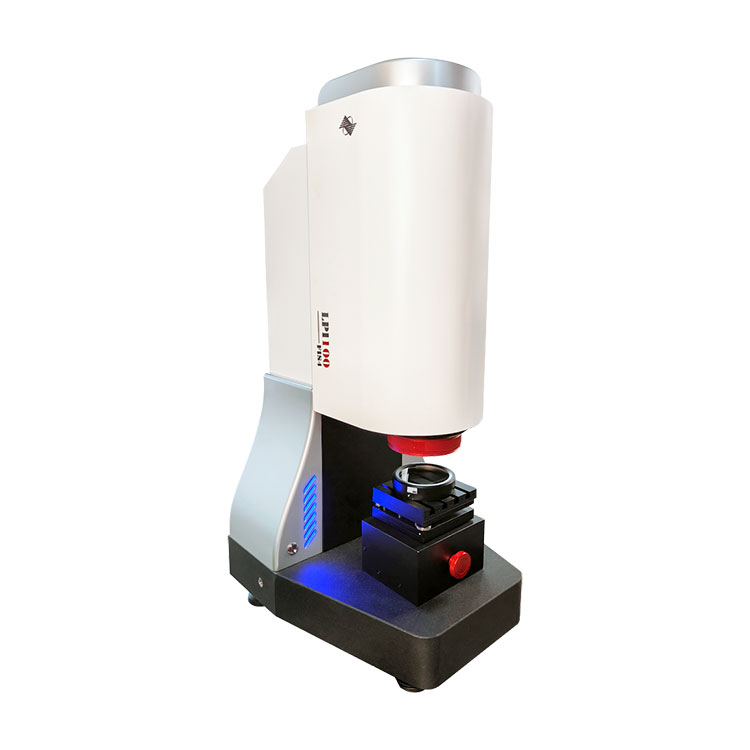

Pionowy czterofalowy interferometr dynamiczny LPI-100, umożliwiający pomiary dynamiczne w czasie rzeczywistym z szybkością do 15 klatek na sekundę, dokładnie uzyskuje informacje o kształcie powierzchni płaskich elementów optycznych w aperturze 100 mm poprzez czterofalowe ścinanie wspólnej ścieżki technologia i demodulacja wzorca zakłóceń. Interferometr jest przyjazny dla użytkownika, szybki we wdrożeniu, niezawodny w działaniu i bardzo precyzyjny w pomiarach. Zapewnia niezawodne wsparcie danych firmom zajmującym się obróbką optyczną, instytucjom akademickim, wydziałom metrologii, badaczom w organizacjach naukowych i profesjonalistom piszącym prace naukowe, co czyni go nieocenionym narzędziem w ich pracy.

Specyfikacja przedmiotu

Cecha pionowego czterofalowego interferometru dynamicznego BOJIONG

◆Do 15 klatek pomiaru dynamicznego w czasie rzeczywistym

◆2 nm RMS Wysoka rozdzielczość fazowa

◆Bardzo wysoka rozdzielczość 262144 punktów fazowych

◆ W oparciu o zasadę samozakłócania wspólnego kanału, sprzęt nie potrzebuje lustra referencyjnego i ma dużą odporność na zakłócenia. W zwykłym środowisku fabrycznym można również uzyskać dokładne wykrywanie płaskich powierzchni

◆Może realizować dynamiczne wykrywanie w czasie rzeczywistym, może osiągnąć dynamiczne wykrywanie 15 klatek na sekundę

◆Z niezależnymi prawami własności intelektualnej, opłacalną, prostą regulacją i zwartą strukturą

 Zastosowanie pionowego czterofalowego interferometru dynamicznego BOJIONG

Ten pionowy czterofalowy interferometr dynamiczny BOJIONG wyposażony w czterofalowe czujniki interferometryczne FIS4 jest w stanie dokładnie wykryć kształt standardowych zwierciadeł planarnych. Towarzyszący system przetwarzania oprogramowania wyprowadza wartości PV, RMS i MOCY powierzchni testowanego komponentu.

Szczegóły pionowego czterofalowego interferometru dynamicznego BOJIONG

BOJIONG Planarny czterofalowy interferometr dynamiczny ogólny schemat układu

Pionowy czterofalowy interferometr dynamiczny BOJIONG składa się z kilku kluczowych modułów funkcjonalnych, w tym modułu źródła światła oświetlającego, modułu rozszerzania wiązki wtórnej, modułu nośnego, modułu ogniskowania punktowego do wyrównywania próbki oraz modułu czujnika interferometrycznego do wykrywania powierzchni kształt próbek.

Moduł źródła światła systemu wykorzystuje laser helowo-neonowy o centralnej długości fali 632,8 nm, zapewniający precyzyjne i stabilne źródło światła dla interferometru.

Moduł rozszerzenia wiązki wtórnej ma na celu zwiększenie średnicy wiązki do 100 mm, zapewniając kompatybilność z elementami optycznymi o dużej średnicy, które wymagają kontroli.

Sekcja stolika służy jako platforma do testowania różnych płaskich elementów optycznych, takich jak płaskie kryształy, płytki jednokrotnego rzutu, wióry okienne i reflektory planarne. Stolik wyposażony jest w pokrętła ręczne osi X i Y umożliwiające precyzyjną kontrolę położenia próbki, zapewniając, że emitowana przez urządzenie plamka świetlna w pełni pokryje powierzchnię badanej próbki. Dodatkowo w stoliku zintegrowane są dwa pokrętła regulacyjne umożliwiające precyzyjną regulację nachylenia próbki, wyrównując płaszczyznę testową prostopadle do osi optycznej.

System obrazowania obejmuje konfigurację z dwoma kamerami. Jedna kamera to optyczna kamera obrazowa, która tworzy moduł ogniskowania punktowego, pomagając w wyrównaniu próbki. Obserwując w czasie rzeczywistym pozycję punktu powrotnego próbki, można dostosować próbkę, aby zapewnić dokładność pomiaru. Drugi tor kamery wyposażony jest w czterofalowy czujnik interferometryczny FIS4, który stanowi moduł czujnika interferometrycznego do wykrywania kształtu powierzchni próbki. Wychwytując prążki interferometryczne o wspólnej ścieżce, zapewnia trójwymiarową informację zwrotną w czasie rzeczywistym na temat topografii powierzchni badanej próbki. System z dwoma kamerami może działać jednocześnie, co zwiększa wydajność i dokładność procesu pomiarowego.

Profesjonalny moduł oprogramowania

◆Urządzenie jest wyposażone w specjalistyczne oprogramowanie przeznaczone dla „Pionowego czterofalowego interferometru dynamicznego”, które może wyświetlać i wyprowadzać w czasie rzeczywistym obrazy 3D powierzchni mierzonego elementu optycznego, a także dostarczać wartości PV, RMS i MOCY dla mierzona powierzchnia.

◆Co więcej, oprogramowanie umożliwia eksport surowych danych pomiarowych, oferując kluczowe wsparcie analizy ilościowej dla różnych przedsięwzięć badawczych i umożliwiając użytkownikom łatwe przeprowadzanie późniejszej analizy danych i prac badawczych.
