FIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm

FIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm

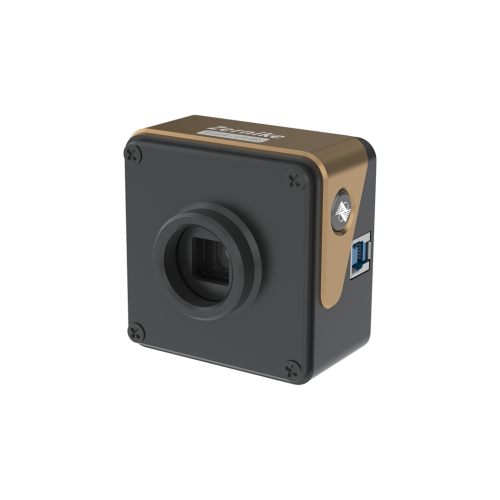

Bojiong FIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Wykorzystuje innowacyjne cztery falyTechnologia interferometrii interferometrii ścinania bocznego. Przy ultra wysokiej gęstości 512 × 512 (ponad 260 000) punktów wykrywania faz, osiąga rozdzielczość frontu na poziomie nanometru. . czujnik front Utrzymuje dokładność pomiaru 2NM RMS w standardowych środowiskach bez izolacji wibracji i wysyła pełny pakiet specyfikacji optycznych, w tym współczynników Zernike, PSF i MTF, przy pełnej rozdzielczości przy 5 klatkach na sekundę. Wykorzystując wyprodukowany w kraju algorytm roztworu losowego i adaptacyjnego, działa stabilnie w złożonych środowiskach przemysłowych, w tym tych charakteryzujących się wibracjami i wahaniami temperatury. Zapewnia wysoce niezawodne rozwiązanie pomiaru czoła fali do produkcji ultra-precyzyjnej, składania systemu optoelektronicznego i najnowocześniejszych badań naukowych.

BojiongFIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Wstęp

.FIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm jest flagowym optycznym instrumentem pomiarowym naszej nowej generacji. Posiada certyfikat systemu zarządzania jakością ISO 9001 i jest identyfikowany dla China National Institute of Metrology (NIM). Jest wyposażony wjeden-Gwarancja. Ten czujnik wykorzystuje zastrzeżony system optyczny interferometru wspólnej ścieżki i architektura roztworu falowego w czasie rzeczywistym, eliminując potrzebę zmiany przesuwania lub lusterka odniesienia. Może osiągnąć stabilne pomiary fali o wysokiej rozdzielczości 512 × 512 nawet w środowiskach o wysokiej wibracji.

Z 2 nm RMS ultra-wysoką precyzją, ≥160 μm szerokim zakresem dynamicznym i 5 klatek/drugi pełny parametrowy wyjściowy wyjście w czasie rzeczywistym,FIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm  może dokładnie przechwycić szczegóły przejściowego czoła fali i aberracji wysokiego rzędu. Jest to szeroko stosowane do pól, takich jak diagnoza wiązki laserowej, kontrola powierzchni swobodnej, optyka adaptacyjna i produkcja ultra-precyzyjna. Naprawdę osiąga „pomiar uruchamiania bez izolacji wibracji”, znacznie poprawiając wydajność i niezawodność bardzo precyzyjnej kontroli optycznej.

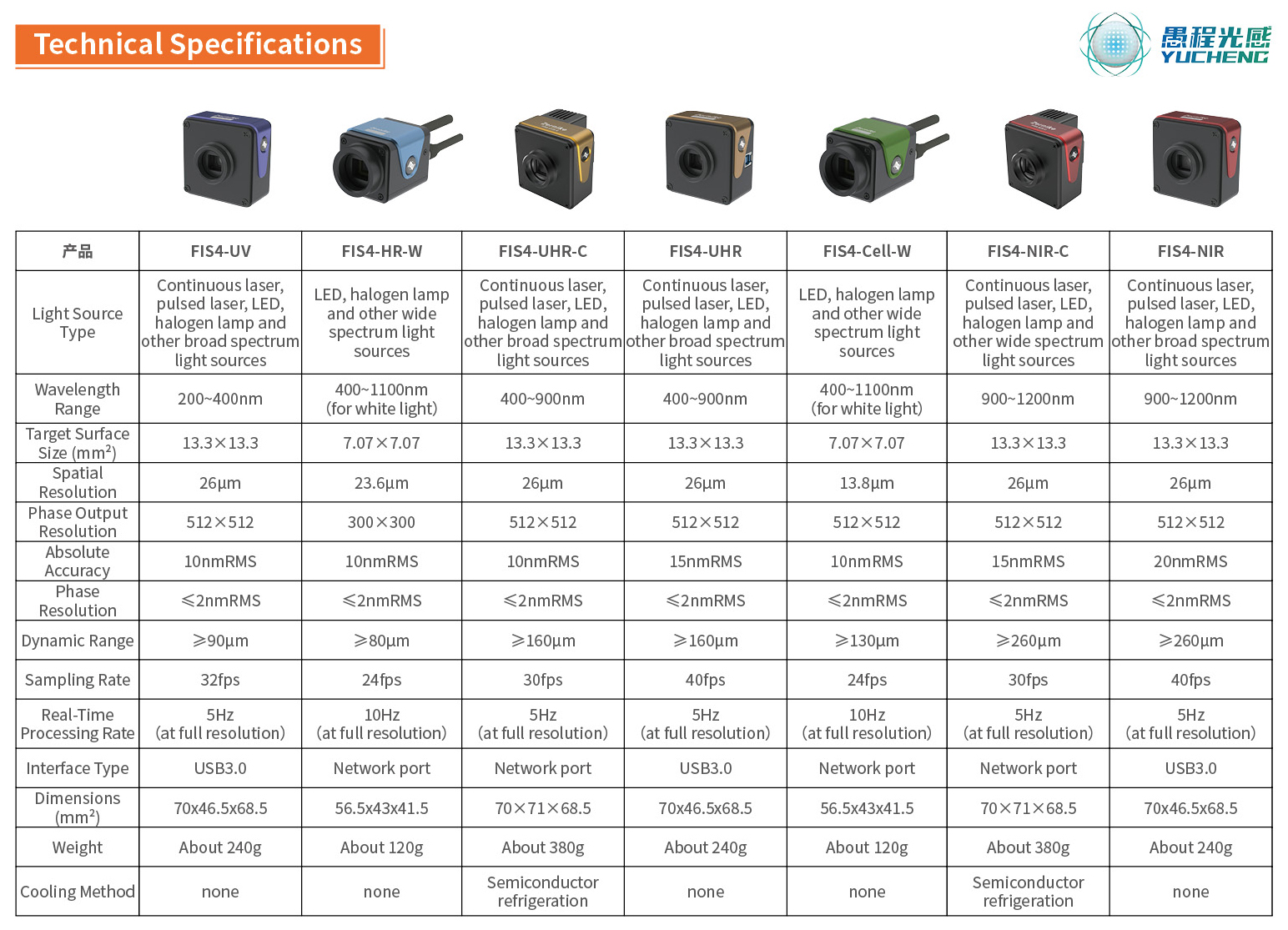

BojiongFIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Parametr (specyfikacja)

BojiongFIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Funkcja i aplikacja

Od 2006 roku，Zespół profesora Yang Yongying na Uniwersytecie Zhejiang wprowadził na rynek serię szeroko spektrum FIS4czujniki frontowe Po 17 latach badań i rozwoju, przy użyciu algorytmów projektowania powszechnej ścieżki i front w czasie rzeczywistym.

· Pojedyncza konstrukcja ścieżki optycznej eliminuje potrzebę światła referencyjnego, umożliwiając działanie wtyk i gry.

· Wykrywanie danych z frontem fali w czasie rzeczywistym jest możliwe bez potrzeby wibracji

Platforma izolacyjna.

· Czułość może osiągnąć 2nm RMS.

· Rozdzielczość osiąga 512 × 512.

· Rozmiar to tylko wielkość pięści.

 TenFIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm jest specjalnie opracowywany w celu wspierania badań naukowych i precyzyjnych scenariuszy przemysłowych. Jego ultra-wysoka rozdzielczość może wykryć więcej szczegółów frontowych obiektu w badanym obiekcie. Zawiera ultra wysoką rozdzielczość punktów fazowych 512 × 512 (262,144), szeroką odpowiedź spektralną 400-900 nm oraz 5-klamierowy wyświetlacz 3D w pełnej rozdzielczości. Zapewnia idealne narzędzie pomiaru czujnika fali do wykrywania fali wiązki wiązki laserowej, optyki adaptacyjnej, pomiaru powierzchni płaszczyzny, kalibracji układu optycznego, wykrywania okien optycznych, optycznych sferycznych pomiaru powierzchni, wykrywania chropowatości powierzchni i mikro-profilu powierzchniowego.

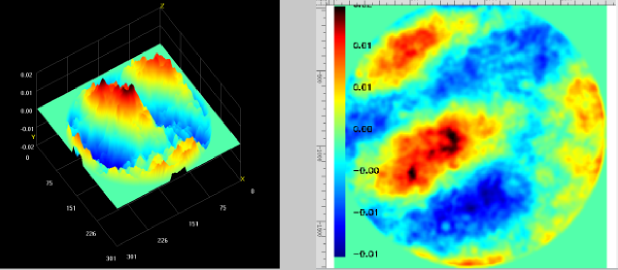

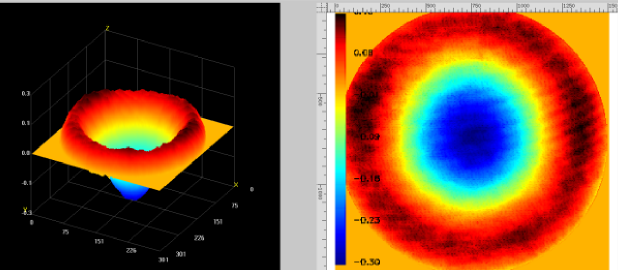

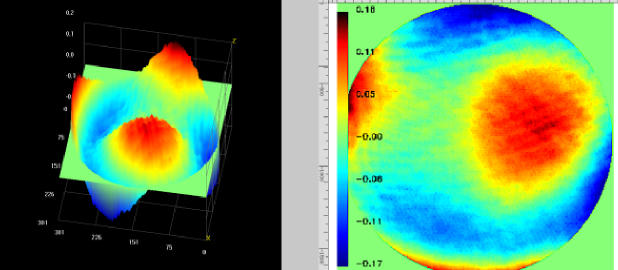

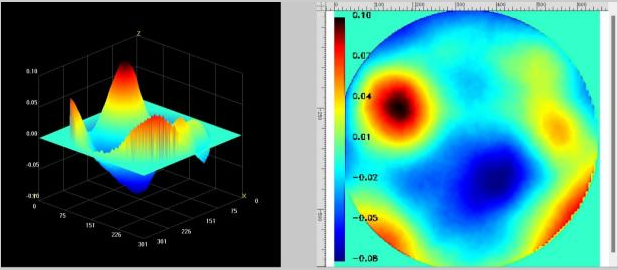

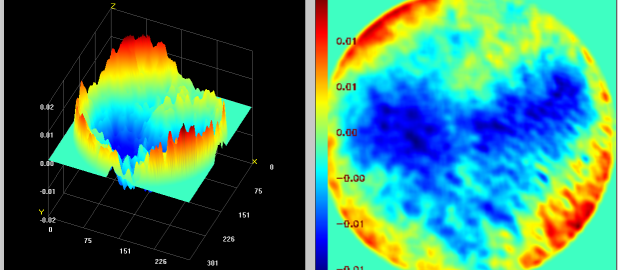

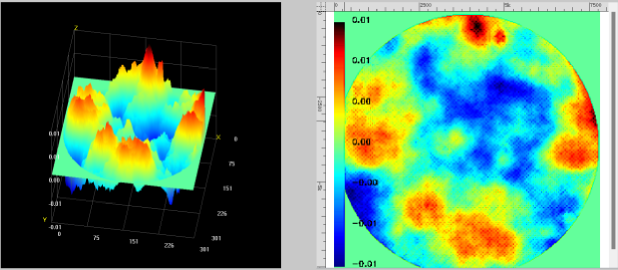

BojiongFIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Aplikacja

BojiongFIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Bliższe dane

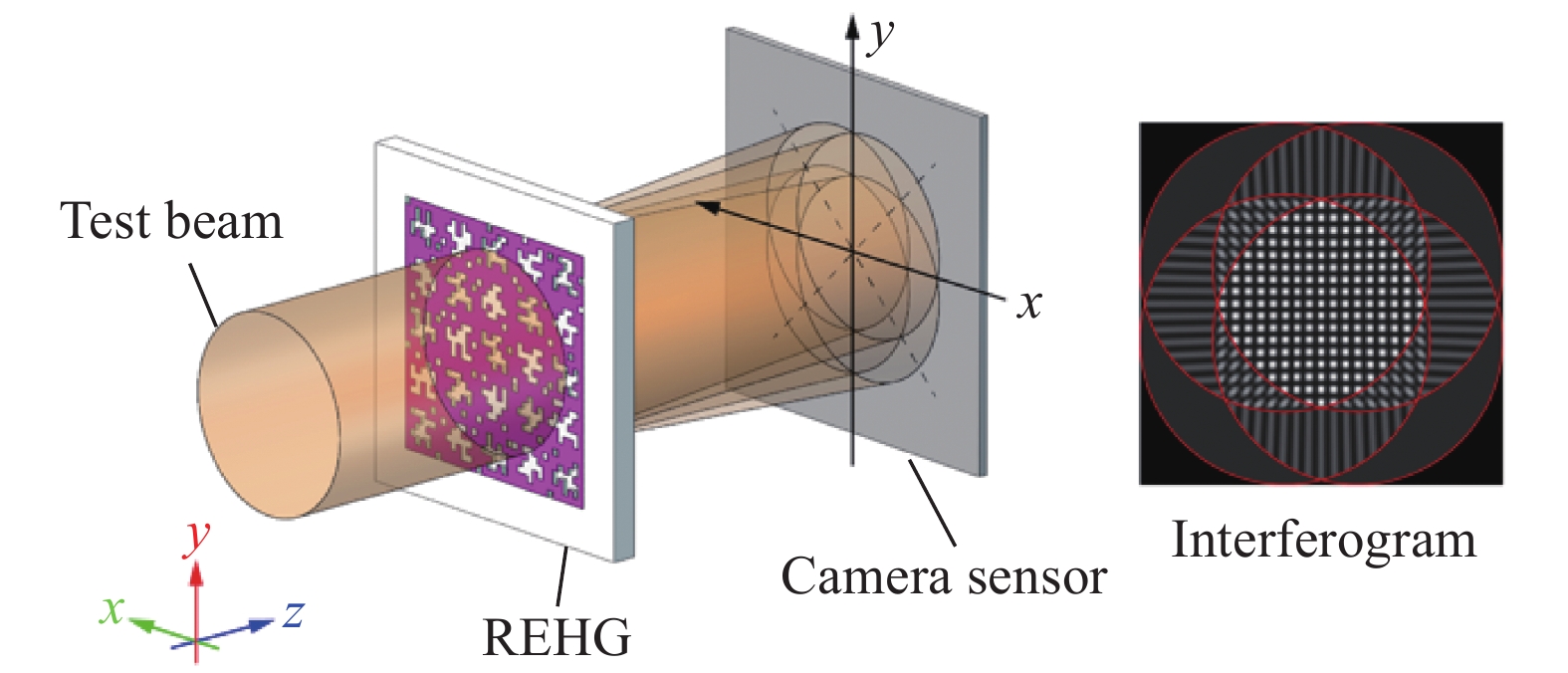

.FIS4 Ultra-Vish-Resolution Fall Front czujnik 400-900 nm Wykorzystuje opatentowane, niezależnie opracowane, losowo zakodowaną technologię dyfrakcji cztero-falowej, osiągając samookaleczenie zmierzonego czoła fali za pomocą źródła światła jednoszynowego. Ten proces zakłóceń występuje w tylnej płaszczyźnie obrazu. Technologia ta znacznie zmniejsza wymagania dotyczące spójności źródła światła, eliminując potrzebę zmiany zmiany biegów i umożliwiając bardzo precyzyjne pomiary interferometryczne z konwencjonalnymi systemami obrazowania. Produkt wykazuje wyjątkową odporność na wibracje środowiskowe i ultra wysoką stabilność operacyjną, osiągając dokładność pomiaru na poziomie nanometru bez potrzeby zasady izolacji wibracji. W porównaniu z tradycyjnymi czujnikami Hartmanna macierzy mikrolensów, FIS4 oferuje znaczące zalety: akwizycja punktów fazowych o większym zakresie, szerszy zakres odpowiedzi widmowej i większy zakres pomiaru dynamicznego, jednocześnie oferując najwyższą całkowitą wydajność kosztów. Z innowacyjną architekturą techniczną, FIS4czujnik front Na nowo zdefiniuje standard dla bardzo precyzyjnych pomiarów optycznych, zapewniając bardziej niezawodne i opłacalne zaawansowane rozwiązanie badań naukowych i testów przemysłowych.

Ryc.

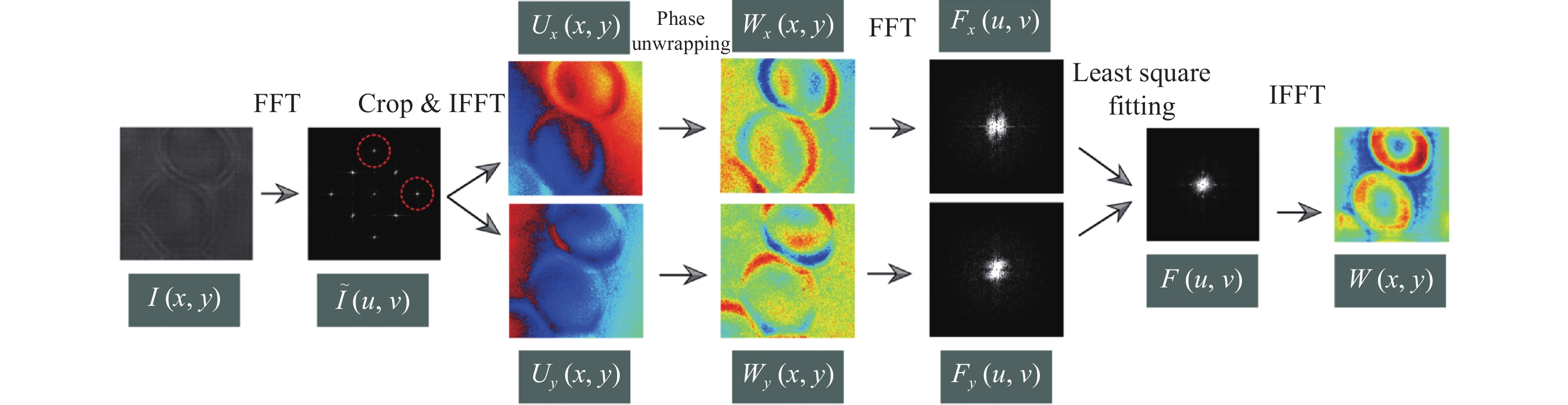

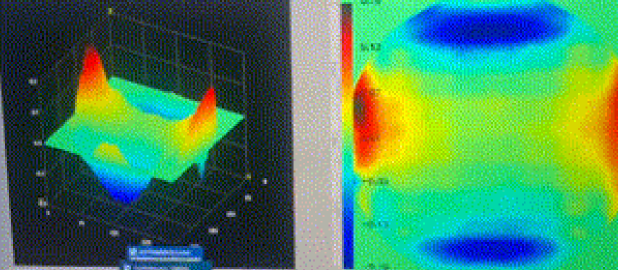

Ryc. 2. Rekonstrukcja frontu fali kwadratowej z czterech fal bocznych interferogramów ścinania

.FIS4 FALEFRONT Senser, dzięki kompaktowi, zintegrowanej projektowaniu, wyjątkowej solidności środowiska, wysokiej rozdzielczości czasowej i niezawodnej kompatybilności systemu, stały się przełomowym narzędziem w metrologii optycznej, wykazując szeroki potencjał stosowania w badaniach naukowych i innowacjach przemysłowych. Początkowo skoncentrowane na bardzo precyzyjnych scenariuszach inspekcji w tradycyjnych warsztatach optycznych, w tym testowanie powierzchni komponentu optycznego, ocenę jakości wiązki laserowej i korekcję systemu optyki adaptacyjnej, jego zastosowania znacznie rozszerzyły się o to, aby obejmować najnowocześniejsze pola, takie jak obrazowanie biomedyczne, nanoparticle, śledzenie metasurface, pomiar pola temperatury, a nawet faza przejściowa.

.Czujnik FIS4 Frontfront'S Wysoce kompaktowa konstrukcja pozwala na bezproblemową integrację z istniejącymi ścieżkami optycznymi mikroskopowymi lub złożonymi układami optycznymi. Jego unikalna architektura, oparta na zasadzie interferometrii wspólnej ścieżki, zapewnia wyjątkową odporność, utrzymując wrażliwość fazy na poziomie nanometru nawet w środowiskach o wysokiej wibracji, zapewniając stabilne działanie bez potrzeby dodatkowych urządzeń izolacyjnych wibracji. Ponadto zdolność rekonstrukcji czujnika czujnika czołowego czoła fali umożliwia precyzyjną analizę wychwytywania i ilościowej szybkich procesów dynamicznych, takich jak ruch płynu, przejściowe cząstki i transmisja laserowa.

W badaniach biomedycznych, Czujnik FIS4 FrontfrontSystem jest szeroko stosowany do bez etykiet, długoterminowych, trójwymiarowych ilościowych obrazowania fazowych różnych żywych komórek, takich jak COS-7, HT1080, RPE, CHO, HEK i neurony pierwotne, znacznie zmniejszając interferencję fototoksyczną i zapewniającą nową perspektywę do badania dynamiki komórkowej. Ta technologia zawiera również doskonałe obrazowanie opóźnienia faz, umożliwiając wizualizację o wysokiej zawartości kontrastu dwójłomnych struktur subkomórkowych, takich jak włókna kolagenowe i cytoszkielet, znacznie rozwijając badanie mechaniki i patologii tkanki.

PonadtoFIS4's Wavefront Sensing Architektura wykazuje znaczny potencjał ekspansji między pasmami i interdyscyplinarnym. Jego koncepcje techniczne zostały pomyślnie rozszerzone na nowe systemy obrazowania fazowego w prześwietleniu, podczerwieni w podczerwieni w połowie fali (MWIR) i długotrwałej podczerwieni (LWIR), zapewniając nowe rozwiązania pomiarowe dla materiałów materiałowych, zarządzania termicznego i bezpieczeństwa narodowego. W ostatnich latach czujnik ten był szeroko stosowany w wyłaniających się scenariuszach, takich jak ocena manipulacji fazą metasurface i charakterystyka właściwości optycznych materiałów dwuwymiarowych, wykazując jego wartość krytyczną i szerokie zastosowanie jako podstawowe narzędzie pomiarowe w promowaniu międzydyscyplinarnych innowacji w zakresie optyki i materiałów materiałowych.

.Czujnik FIS4 Frontfront Nadal przesuwa granice zastosowania, rozwiązywanie wyzwań pomiaru fala w wielu scenariuszach z jednym systemem, stając się jednym z podstawowych narzędzi wspierających wysokiej klasy produkcję, badania nauki o życiu i najnowocześniejsze rozwój materiałów.
