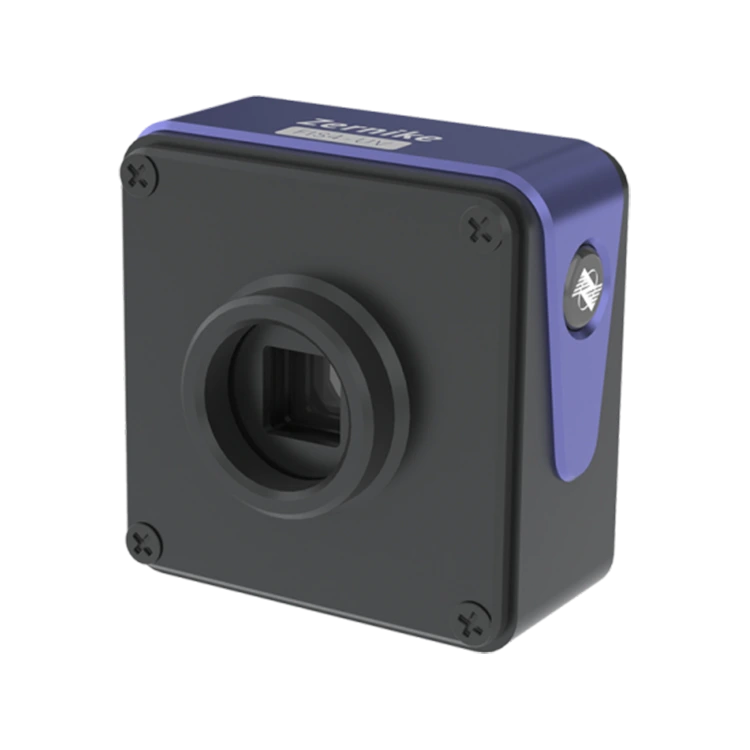

W sercu czujnika FIS4 UV Front Front leży przełomowa losowa technologia dyfrakcji czterowolatowej Bojionga. Ta pionierska technologia umożliwia zakłócenia w tylnej płaszczyźnie ogniskowej nawet przy minimalnej koherencji źródła światła, znacznie zmniejszając ograniczenia spójności źródła światła i skutecznie eliminując wymóg zmiany fazy. Zintegrowany z zaawansowanym systemem obrazowania ultrafioletowego, czujnik FIS4 UV Frontfront Front oferuje możliwości pomiaru frontu falowego w czasie rzeczywistym, wykazując wyjątkowy odporność na wibracje i odporność. Imponująco osiąga precyzję w skali nanometru, nawet bez systemów izolacji wibracji. Ta zdolność otwiera nowe możliwości dla bardzo precyzyjnych pomiarów w różnych i wymagających środowiskach. Optoelektronika Bojiong ma na celu zrewolucjonizowanie pomiaru i analizy wydajności optycznej, kierując branżą w kierunku bezprecedensowej ery precyzji i wydajności. Ustawiając nowe badania dla dokładności i łatwości operacyjnej, czujnik FIS4 UV Wavefront upoważnia badaczy i branże do przekraczania granic innowacji optycznych.
|
Typ źródła światła |
Ciągły laser, laser impulsowy, LED, lampa halogenowa i inne źródła światła szerokopasmowego |
|
Zakres długości fali |
200 nm ~ 400 nm |
|
Rozmiar docelowy |
13,3 mm × 13,3 mm |
|
Rozdzielczość przestrzenna |
26 m m |
|
Rozdzielczość wyjściowa fazowa |
512 × 512 |
|
Absolutna dokładność |
10nmrms |
|
Rozdzielczość fazowa |
≤ 2nmrms |
|
Zakres dynamiczny |
≥90 μm |
|
Szybkość próbkowania |
32 fps |
|
Szybkość przetwarzania w czasie rzeczywistym |
5Hz （w pełnej rozdzielczości） |
|
Typ interfejsu |
USB3.0 |
|
Wymiar |
70 mm × 46,5 mm × 68,5 mm |
|
Waga |
około 240g |
|
Metoda chłodzenia |
nic |
◆ Widmo UV 200 nm ~ 400 nm pasmo
◆ 2NM RMS Wysoka rozdzielczość fazowa
◆ W 100% rozwinięty w kraju
◆ Self-interferencja światła jednoszynowej, nie wymaga światła odniesienia
◆ Niezwykle silna odporność na wibracje, nie ma potrzeby izolacji wibracji optycznej
◆ Z projektem tłumienia zakłóceń laserowych
◆ Wsparcie kolimatyzowanych wiązek, wysokie nieblemowane wiązki Na
Ten czujnik czujnika fali Bjiong FIS4 UV stosowany do pomiaru aberracji układu optycznego, kalibracja układu optycznego, pomiar kształtu powierzchni płaskiej (wafla), optyczne sferyczne pomiar kształtu powierzchni itp.
|

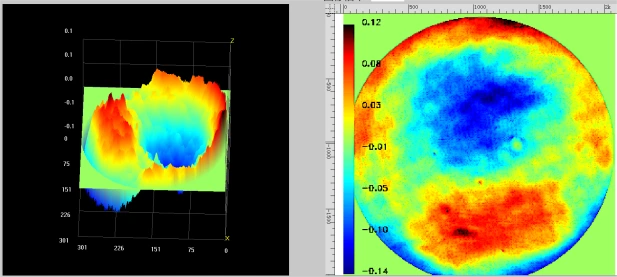

Wykrywanie fali fali laserowej |

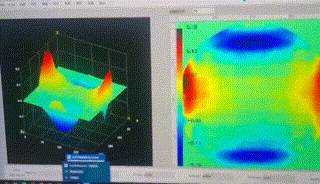

Odpowiedź wykrywania fal frontowych adaptacyjnej optyki Zernike |
|

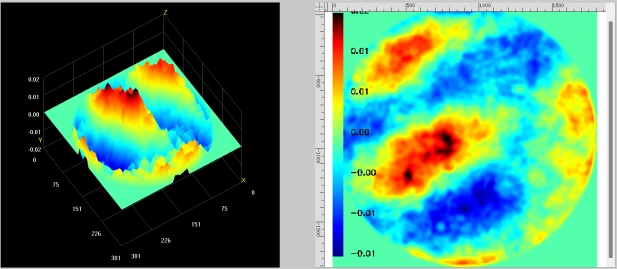

Przykład pomiaru aberracji układu optycznego
|

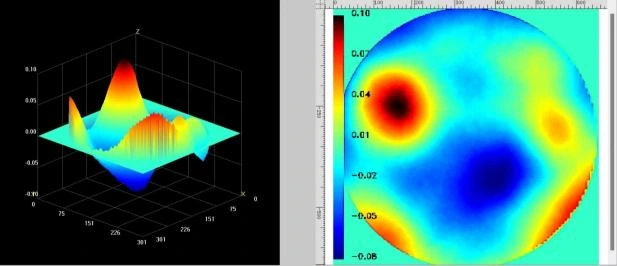

Przykłady pomiaru kalibracji układu optycznego
|
|

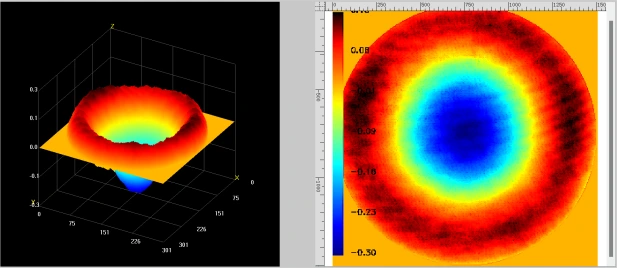

Przykład pomiaru chropowatości powierzchni wafla
|

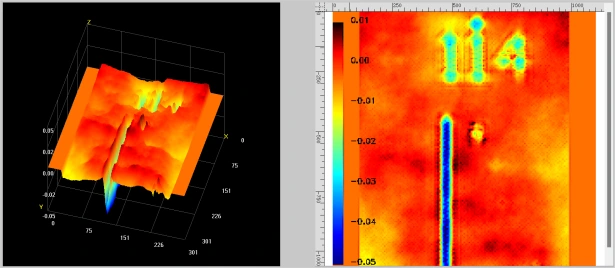

Morfologia mikro trawienia - Pomiar wad 1 # -114 Linie |
Zespół profesorów z Zhejiang University i Nanyang Technological University i Nanyang Technological University i Nanyang Technological University i Nanyang Technological University i Nanyang Technological University i Nanyang Technological University i Nanyang Technological University. Ma ultra wysoką rozdzielczość punktów fazowych 512 × 512 (262144) i może osiągnąć pomiar frontu fali w paśmie 200 nm do 400 nm. Może być stosowany do pomiaru aberracji układu optycznego, kalibracji układu optycznego, płaszczyzny (wafla) pomiaru powierzchni, optycznego sferycznego pomiaru powierzchni itp.
FIS4 UV łączy opatentowaną losowo zakodowaną technologię dyfrakcji czterech fali z aparatem UV i zakłóca pozycję tylnej płaszczyzny obrazu. Ma niskie wymagania dotyczące spójności źródła światła i nie wymaga zmiany fazy. Może osiągnąć pomiar frontu falowego w czasie rzeczywistym za pomocą systemu obrazowania UV. Ma ultra wysoką odporność wibracyjną i ultra wysoką stabilność i może osiągnąć precyzyjny pomiar na poziomie NM bez izolacji wibracji.
