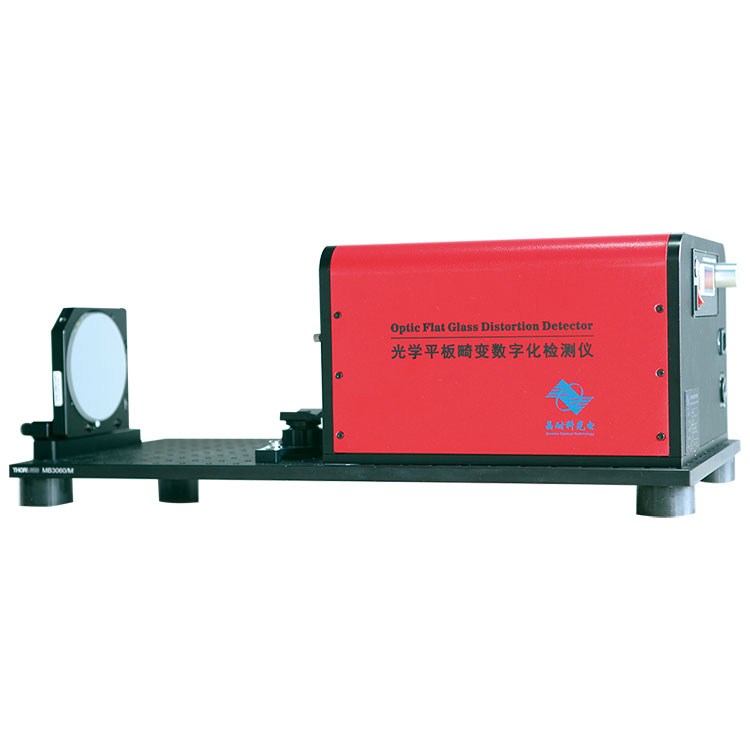

Detektor zniekształceń okna z płaskim panelem

Może mierzyć małe kawałki okien i ułatwia wymianę próbek testowych. Detektor zniekształceń okna z płaskim panelem jest wyposażony w interferometr optyczny o wspólnej ścieżce z czterema frontami fali i poprzecznym ścinaniem o zmiennej szybkości ścinania. Układ interferometru ma zwartą budowę i stabilne prążki interferencyjne. System wykorzystuje technologię samozakłócającego czoła fali do wykrywania zniekształceń w płaszczyznach równoległych i transmitowanych czoła fali, dzięki czemu szczególnie nadaje się do kontroli jakości na miejscu w warsztacie. Sprzęt oferuje wysoki stosunek ceny do wydajności.

Specyfikacja przedmiotu:

Funkcja detektora zniekształceń okien płaskich BOJIONG

◆Własna interferencja ścieżki wspólnej – nie jest wymagana płaszczyzna odniesienia

◆Dobrą odporność na wibracje, brak konieczności stosowania platform izolacyjnych, można zastosować do testów w zwykłych warunkach warsztatowych

◆Dobra wydajność w czasie rzeczywistym, umożliwiająca dynamiczne wykrywanie dziesiątek klatek

◆Dobra opłacalność, prosta regulacja i zwarta konstrukcja

 Zastosowanie detektora zniekształceń okien płaskich BOJIONG

Detektor zniekształceń okien płaskich BOJIONG porównano z wynikami uzyskanymi z interferometru ZYGO GPI, który jest obecnie powszechnie używany na arenie międzynarodowej. Średnie wartości PV, RMS i MOC dla tego samego komponentu zostały obliczone po oddzielnym pomiarze w dwóch urządzeniach i wyniki były spójne. Sprzęt został zastosowany na terenie warsztatu.

◆Wykrywanie zniekształceń płaskiego szkła w smartfonach i oknach monitorujących o wysokiej rozdzielczości

◆Wykrywanie jakości wiązki i wykrywanie przejściowego czoła fali

◆Może być używany do precyzyjnego wykrywania jakości obrazu w systemie optycznym

◆Obrazowanie za pomocą bioilościowej mikroskopii fazowej

◆ Elementy płaskich paneli optycznych, podłoża szafirowe, precyzyjne powierzchnie metalowe i inne kształty powierzchni, a także wykrywanie czoła fali transmisyjnej

◆Wykrywanie adaptacyjnego optycznego wykrywania czoła fali i inne aspekty

Szczegóły detektora zniekształceń okna BOJIONG

Firma BOJIONG opracowała detektor zniekształceń okna z płaskim panelem w oparciu o zasadniczą zaletę samozakłócania wspólnej ścieżki czterofalowego czujnika interferometrycznego FIS4. Urządzenie to może wykrywać w czasie rzeczywistym kształt powierzchni płaskich elementów optycznych w aperturze 100 mm. Wiązka niosąca informację o kształcie powierzchni mierzonego elementu ugina się na specjalnie zakodowanej siatce, dzieląc czoło fali poziomo na cztery i tworząc czterowymiarowy wzór interferencji o wspólnej ścieżce czterech frontów fali. Demodulując interferencję dwuwymiarową, uzyskuje się informację o kształcie powierzchni elementu.

Profesjonalny moduł oprogramowania

◆Jednocześnie oprogramowanie obsługuje eksport surowych danych z wynikami pomiarów, zapewniając ilościowe wsparcie danych detekcyjnych dla różnych badań i ułatwiając użytkownikom przeprowadzanie analiz danych i badań w przyszłości.

◆Wyposażony w oprogramowanie „Flat Panel Window Distortion Detector”, może wyświetlać i wyprowadzać w czasie rzeczywistym obrazy 3D mierzonej płaszczyzny elementu optycznego, wyjściowe wartości PV, wartości RMS i wartości MOCY mierzonej powierzchni.
