Przejściowy analizator pola aerodynamicznego przepływu

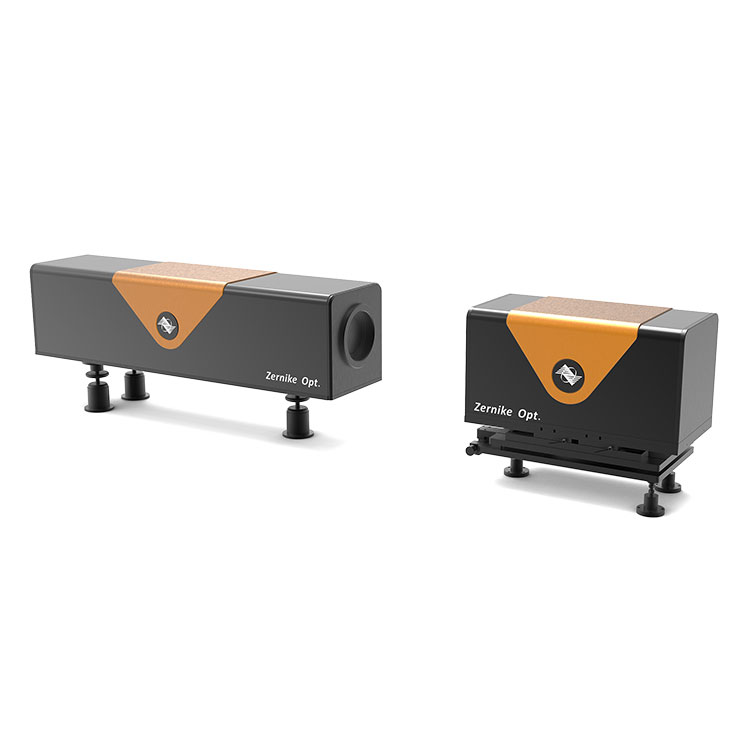

Przejściowy aerodynamiczny analizator pola przepływu, wyposażony w ultraszybką kamerę, zapewnia silne wsparcie podczas testowania w tunelu aerodynamicznym, symulacji pola przepływu oraz poprawy bezpieczeństwa statku powietrznego i wydajności lotu.BOJIONG opracował zewnętrzny czterofalowy czujnik zakłóceń z niezależnymi prawami własności intelektualnej (model: FIS4-EX1), który wykorzystuje system obrazowania 4f do obrazowania zakodowanej siatki na dedykowanej kamerze użytkownika poprzez dostęp zewnętrzny, uzyskując w ten sposób bardziej precyzyjne pomiary.

Specyfikacja przedmiotu:

Cecha przejściowego aerodynamicznego analizatora pola przepływu BOJIONG

【Przeciwzakłóceniom】

System pomiaru czoła fali zniekształconej aerooptycznie dla przepływu dużych prędkości wokół pola przepływu wykorzystuje nowoczesną wspólną ścieżkę z przestrzenną modulacją fazy System interferencji ścinającej, którego nośnik liniowy może skutecznie kontrolować zakłócenia środowiska zewnętrznego

【Cyfrowe wykrywanie o wysokiej rozdzielczości i dużych zniekształceniach】

System akwizycji obrazu CCD wyposażony w wysoką rozdzielczość (1280×1024 pikseli), szybką transmisję danych w celu uzyskania wysokiej rozdzielczości detekcji cyfrowej, wysoką rozdzielczość - wysoką nośną liniową - wykrywanie dużych zniekształceń. Dostępny jest pakiet szybkiej diagnostyki czoła fali z naukowymi i bogatymi wynikami pomiarów.

【Szybkie pozyskiwanie sygnału】

Dzięki laserowi DPSS działającemu w bliskiej podczerwieni, który może przystosować się zarówno do stanów przejściowych, jak i całkowych, przy ciągłym i impulsowym pozyskiwaniu sygnału, można uzyskać szybką akwizycję sygnału z maksymalną częstotliwością odświeżania nie mniejszą niż 450 Hz. Opracowano i wyposażono zewnętrzny system akwizycji sygnału synchronicznego w celu zakończenia synchronicznego akwizycji sygnału pomiędzy docelowym polem o zmiennym przepływie a szybkim detektorem celu.

 Zastosowanie analizatora pola przepływu przejściowego BOJIONG

Ten przejściowy aerodynamiczny analizator pola przepływowego BOJIONG odpowiedni do kamer próbkujących o różnych specjalnych wymaganiach, różnych obrazowań fluorescencyjnych w polu biologicznym oraz w dziedzinie szybkiego pozyskiwania obrazu, kamer paskowych i różnych szybkich kamer.

Szczegóły analizatora pola przepływu i pola przepływu BOJIONG

Profesjonalny moduł oprogramowania

◆  Przyjazny interfejs oprogramowania obejmujący wyświetlanie topografii 3D, wyświetlanie mapy konturowej, PV, RMS, POW i inne wyświetlacze numeryczne

◆ Dynamiczne wyświetlanie akwizycji w czasie rzeczywistym, łatwe do dynamicznej obserwacji zmian kształtu fali 3D

◆Może zmierzyć krzywą wartości wysokości i obliczyć chropowatość obszaru oraz inne parametry numeryczne, ciągnąc za drut

◆Obszar pomiarowy można dowolnie wybierać w kształcie okrągłym i kwadratowym, a po dokonaniu wyboru można go dowolnie regulować

BOJIONG Transient Aerodynamiczny analizator pola przepływu opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i anty -wydajność wibracji i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
