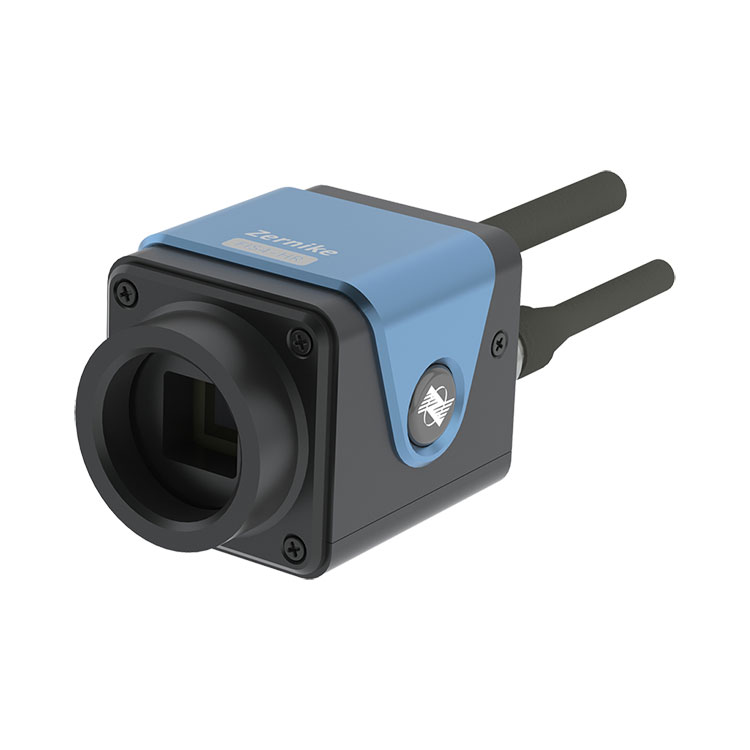

Czterofalowy czujnik interferometryczny o wysokiej rozdzielczości to wysoce wydajne narzędzie do pomiarów interferometrycznych, specjalnie dostosowane do zastosowań przemysłowych, badań naukowych i sektorów obrony narodowej.
Dzięki swojej wyjątkowej wydajności czujnik ten oferuje wysoką rozdzielczość 300×300 (90 000) punktów fazowych i szeroki zakres odpowiedzi widmowej 400–1100 nm, zapewniając precyzję i niezawodność w różnych scenariuszach pomiarów optycznych.
Do jego unikalnych cech technicznych zalicza się zastosowanie opatentowanej technologii czterofalowej dyfrakcji kodowanej losowo, która pozwala czujnikowi na osiągnięcie samointerferencji w pojedynczym mierzonym czole fali i wytworzenie interferencji w położeniu tylnej płaszczyzny obrazu, bez konieczności stosowania skomplikowanego przesunięcia fazowego techniki.
Co więcej, czujnik BOJIONG może wyświetlać wyniki 3D w pełnej rozdzielczości przy 10 klatkach na sekundę w czasie rzeczywistym, co nadaje się do wykrywania czoła fali wiązki laserowej, adaptacyjnych systemów optycznych, kalibracji układu optycznego, kontroli okna optycznego, a także pomiarów płaszczyzny optycznej i kształty kuliste, w tym chropowatość powierzchni i wykrywanie mikroprofili.
Dzięki łatwej obsłudze, bardzo wysokiej odporności na wibracje i stabilności ten czujnik firmy BOJIONG zapewnia idealne rozwiązanie pomiarowe z czujnikiem czoła fali, umożliwiające uzyskanie precyzyjnych pomiarów na poziomie nanometrów bez konieczności izolacji wibracji, co znacznie zwiększa wydajność i dokładność pomiarów.
Zakres długości fali |
400 nm ~ 1100 nm |
Rozmiar docelowy |
7,07 mm × 7,07 mm |
Rozkład przestrzenny |
23,6μm |
Piksel obrazu |
2048×2048 |
Rozdzielczość wyjścia fazowego |
300×300 (90000 pikseli) |
Rozdzielczość fazowa |
<2nmRMS |
Absolutna dokładność |
10nmRMS |
Zakres dynamiczny |
110μm (150 mb) |
Częstotliwość próbkowania |
24 klatki na sekundę |
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (przy pełnej rozdzielczości) |
Typ interfejsu |
SIEKAĆ |
Wymiar |
56,5 mm × 43 mm × 41,5 mm |
Waga |
około 120g |
◆Osiągnij prostą i szybką konstrukcję ścieżki światła interferencyjnego
◆Obsługuje wiązki kolimowane i duże wiązki zbieżne NA
◆Wysoka rozdzielczość 300×300 (90000) punktów fazowych
◆Jednokanałowa interferencja światła, nie jest wymagane lustro referencyjne
◆Szerokie spektrum pasma 400nm ~ 1100nm
◆2 nm RMS, wysoka rozdzielczość fazowa
◆bardzo wysoka odporność na wibracje, nie ma potrzeby stosowania optycznej izolacji drgań
Ten czterofalowy czujnik interferometryczny o wysokiej rozdzielczości BOJIONG jest stosowany w wykrywaniu czoła fali wiązki laserowej, optyce adaptacyjnej, pomiarze kształtu powierzchni, kalibracji układu optycznego, wykrywaniu okna optycznego, płaszczyźnie optycznej, pomiarze kształtu powierzchni sferycznej, wykrywaniu chropowatości powierzchni
wykrywanie czoła fali wiązki laserowej |
Optyczny pomiar kształtu powierzchni płaskiej |
Optyczny pomiar kształtu powierzchni sferycznej |
Pomiar aberracji układów optycznych |
Optyczne wykrywanie fragmentów okna |
Pomiar rozkładu sieci wewnątrz materiału |
Optyka adaptacyjna - reakcja na detekcję czoła fali w trybie Zernike |
|
Czterofalowy czujnik interferometryczny wysokiej rozdzielczości BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i działanie antywibracyjne i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek.
Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
FIS4 Parametry techniczne poszczególnych serii wyrobów |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
ZEGAR FIS4 |
FIS4-HS |
Komórka FIS4 |
FIS4-NIR |
Zakres długości fali |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
Rozmiar docelowy mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24×10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
Rozkład przestrzenny |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Piksel obrazu |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Rozdzielczość wyjścia fazowego |
512×512 (262144 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
420×420 (176400 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
Rozdzielczość fazowa |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolutna dokładność |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Zakres dynamiczny |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Częstotliwość próbkowania |
32 klatki na sekundę |
24 klatki na sekundę |
45 klatek na sekundę |
107 kl./s |
24 klatki na sekundę |
45 klatek na sekundę |
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) Obsługuje opóźnione przetwarzanie wsadowe |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
Typ interfejsu |
USB3.0 |
SIEKAĆ |
USB3.0 |
SIEKAĆ |
SIEKAĆ |
USB3.0 |
Interfejs zewnętrzny |
- |
- |
- |
- |
portu C |
- |
Rozmiar mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
waga |
około 240g |
około 120g |
około 240g |
około 120g |
około 120g |
około 240g |
