W porównaniu z tradycyjnymi czujnikami Hartmanna z mikrosoczewkami, czterofalowy czujnik interferometryczny BOJIONG Ultra High Definition nie tylko oferuje więcej punktów fazowych, zapewniając wysoką rozdzielczość i możliwość ujawnienia szczegółowych cech pomiarów, ale także ma szersze pasmo adaptacyjne i większy zakres dynamiczny , umożliwiając spełnienie szerszego zakresu potrzeb i warunków pomiarowych.
Ultrawysoka rozdzielczość czujnika BOJIONG sięga 512 × 512 (262 144 punktów fazowych), co uzupełnia jego szeroka charakterystyka widmowa od 400 do 1100 nanometrów, zapewniając wysoką dokładność i niezawodność w różnych warunkach optycznych. Ponadto umożliwia wyświetlanie 10 klatek wyników 3D w pełnej rozdzielczości w czasie rzeczywistym, zapewniając użytkownikom natychmiastowe, dynamiczne wyniki pomiarów, co znacznie zwiększa efektywność pracy.
Zakres długości fali |
400 nm ~ 1100 nm |
Rozmiar docelowy |
7,07 mm × 7,07 mm |
Rozkład przestrzenny |
23,6μm |
Rozdzielczość próbkowania |
2048×2048 |
Rozdzielczość fazowa |
300×300 (90000 pikseli) |
Absolutna dokładność |
<2nmRMS |
Zakres dynamiczny |
10nmRMS |
Częstotliwość próbkowania |
110μm (150 mb) |
Szybkość przetwarzania w czasie rzeczywistym |
24 klatki na sekundę |
Typ interfejsu |
10 Hz (przy pełnej rozdzielczości) |
Wymiar |
SIEKAĆ |
Waga |
56,5 mm × 43 mm × 41,5 mm |
Zakres długości fali |
około 120g |
◆Szerokie spektrum pasma 400nm ~ 1100nm
◆2 nm RMS, wysoka rozdzielczość fazowa
◆Ultrawysoka rozdzielczość 512×512 (262144) punktów fazowych
◆Własna interferencja światła jednokanałowego, nie jest wymagane światło referencyjne
◆bardzo wysoka odporność na wibracje, nie ma potrzeby stosowania optycznej izolacji drgań
◆Podobnie jak obrazowanie, łatwa i szybka konstrukcja ścieżki optycznej
◆Obsługuje wiązki kolimowane i duże wiązki zbieżne NA
Ten czterofalowy czujnik interferometryczny BOJIONG o ultrawysokiej rozdzielczości jest stosowany w wykrywaniu czoła fali wiązki laserowej, optyce adaptacyjnej, pomiarze kształtu powierzchni, kalibracji układu optycznego, wykrywaniu okna optycznego, płaszczyźnie optycznej, pomiarze kształtu powierzchni sferycznej, wykrywaniu chropowatości powierzchni.
wykrywanie czoła fali wiązki laserowej |
Optyczny pomiar kształtu powierzchni płaskiej |
Optyczny pomiar kształtu powierzchni sferycznej |
Pomiar aberracji układów optycznych |
Optyczne wykrywanie fragmentów okna |
Pomiar rozkładu sieci wewnątrz materiału |
Optyka adaptacyjna - reakcja na detekcję czoła fali w trybie Zernike |
|

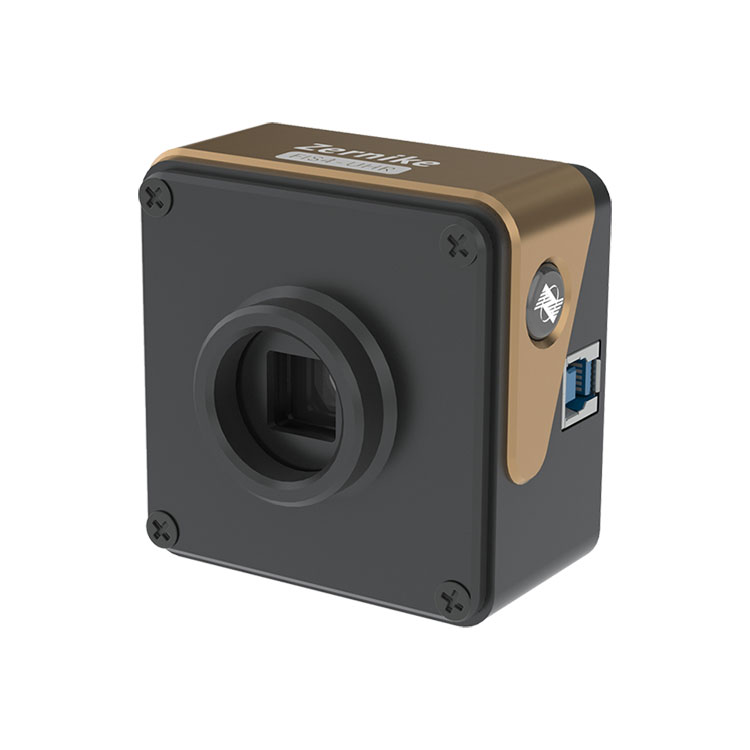

Czterofalowy czujnik interferometryczny wysokiej rozdzielczości BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze. Czujnik ten, wykorzystując opatentowaną technologię krajową, łączy w sobie dyfrakcję i zakłócenia, aby uzyskać czterofalową interferencję poprzecznego ścinania, oferując doskonałą czułość wykrywania i wibracje opór.
Może wykonywać w czasie rzeczywistym szybką interferometrię dynamiczną bez izolacji drgań, z częstotliwością klatek pomiaru w czasie rzeczywistym przekraczającą 10 klatek. Zakres pomiarowy czujnika FIS4 obejmuje zakres od 200 nm do 15 μm i charakteryzuje się bardzo wysoką rozdzielczością fazową 512×512 (260 000 punktów fazowych). Charakteryzuje się powtarzalnością pomiaru lepszą niż 1/1000λ (RMS) i czułością 2 nm.
Czujnik ten nadaje się do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, pomiaru profilu mikroskopowego i ilościowego obrazowania fazowego komórek biologicznych.
FIS4 Parametry techniczne poszczególnych serii wyrobów |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
ZEGAR FIS4 |
FIS4-HS |
Komórka FIS4 |
FIS4-NIR |
Zakres długości fali |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
Rozmiar docelowy mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24×10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
Rozkład przestrzenny |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Piksel obrazu |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Rozdzielczość wyjścia fazowego |
512×512 (262144 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
420×420 (176400 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
Rozdzielczość fazowa |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolutna dokładność |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Zakres dynamiczny |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Częstotliwość próbkowania |
32 klatki na sekundę |
24 klatki na sekundę |
45 klatek na sekundę |
107 kl./s |
24 klatki na sekundę |
45 klatek na sekundę |
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) Obsługuje opóźnione przetwarzanie wsadowe |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
Typ interfejsu |
USB3.0 |
SIEKAĆ |
USB3.0 |
SIEKAĆ |
SIEKAĆ |
USB3.0 |
Interfejs zewnętrzny |
- |
- |
- |
- |
portu C |
- |
Rozmiar mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
waga |
około 240g |
około 120g |
około 240g |
około 120g |
około 120g |
około 240g |
