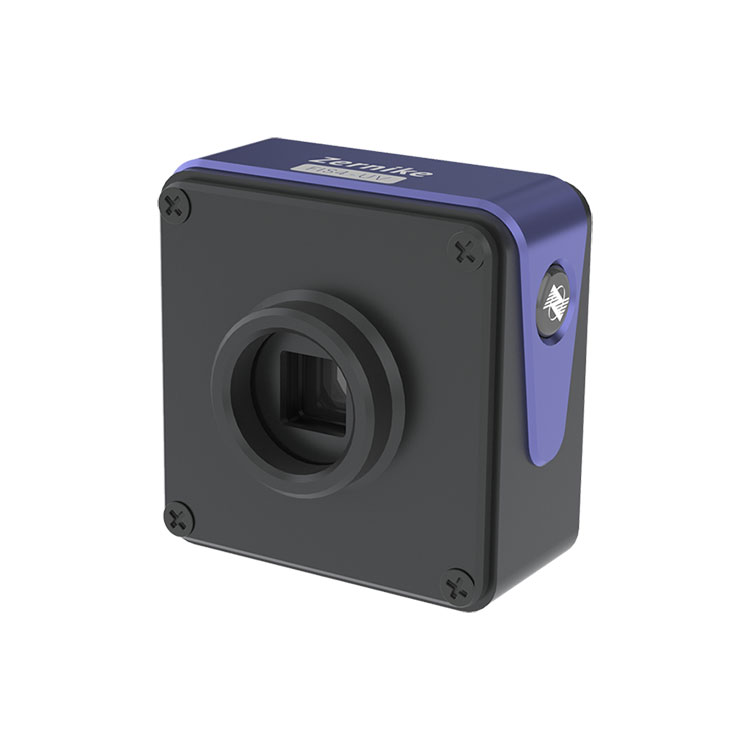

Ultrafioletowy czterofalowy czujnik interferometryczny wykorzystuje naszą zastrzeżoną technologię losowego kodowania dyfrakcji czterofalowej, umożliwiając interferencję w tylnej płaszczyźnie ogniskowej przy minimalnych wymaganiach dotyczących spójności źródła światła, eliminując w ten sposób potrzebę przesunięcia fazowego. Dzięki systemowi obrazowania ultrafioletowego czujnik może mierzyć czoło fali w czasie rzeczywistym, wykazując doskonałą odporność na wibracje i stabilność, a także może osiągać precyzyjne pomiary na poziomie nanometrów nawet bez stosowania izolacji wibracyjnej. BOJIONG Optoelectronics jest gotowy na nowo zdefiniować standardy pomiaru i analizy wydajności optycznej, wprowadzając branżę w nową erę precyzji i wydajności.
|
Nazwa produktu |
Ultrafioletowy czterofalowy czujnik interferometryczny |
|
Zakres długości fali |
200 nm ~ 450 nm |
|
Rozmiar docelowy |
13,3 mm × 13,3 mm |
|
Rozdzielczość przestrzenna |
26μm |
|
Rozdzielczość próbkowania |
512×512 (262144 pikseli) |
|
Rozdzielczość fazowa |
＜2nmRMS |
|
Absolutna dokładność |
10nmRMS |
|
Zakres dynamiczny |
90μm (256min) |
|
Częstotliwość próbkowania |
32 klatki na sekundę |
|
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (pełna rozdzielczość) |
|
Typ interfejsu |
USB3.0 |
|
Wymiar |
70 mm × 46,5 mm × 68,5 mm |
|
Waga |
około 240g |
◆Widmo UV, pasmo 200nm ~ 450nm
◆Bardzo wysoka rozdzielczość 512×512 (262144) punktów fazowych
◆Własna interferencja światła jednokanałowego, nie jest wymagane światło referencyjne
◆2nm RMS, wysoka rozdzielczość fazowa
◆Niezwykle silne działanie antywibracyjne, nie ma potrzeby stosowania optycznej izolacji drgań
◆Podobnie jak obrazowanie, łatwa i szybka konstrukcja ścieżki optycznej
◆Obsługuje wiązki kolimowane i niekolimowane wiązki o wysokim NA
Ten ultrafioletowy czterofalowy czujnik interferometryczny BOJIONG służy do pomiaru aberracji układu optycznego, kalibracji układu optycznego, pomiaru kształtu powierzchni płaskiej (wafelka), pomiaru kształtu optycznej powierzchni sferycznej itp.
|
Detekcja czoła fali wiązki laserowej |
Reakcja na wykrycie czoła fali w trybie optyki adaptacyjnej Zernike |
|
Przykład pomiaru aberracji układu optycznego |
Przykłady pomiarów kalibracji układu optycznego |
|
Przykład pomiaru chropowatości powierzchni płytki |
Pomiar morfologii metodą mikrotrawienia - próbka defektu 1 # -114 linii |
Ultrafioletowy czterofalowy czujnik interferometryczny BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i anty -wydajność wibracji i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
