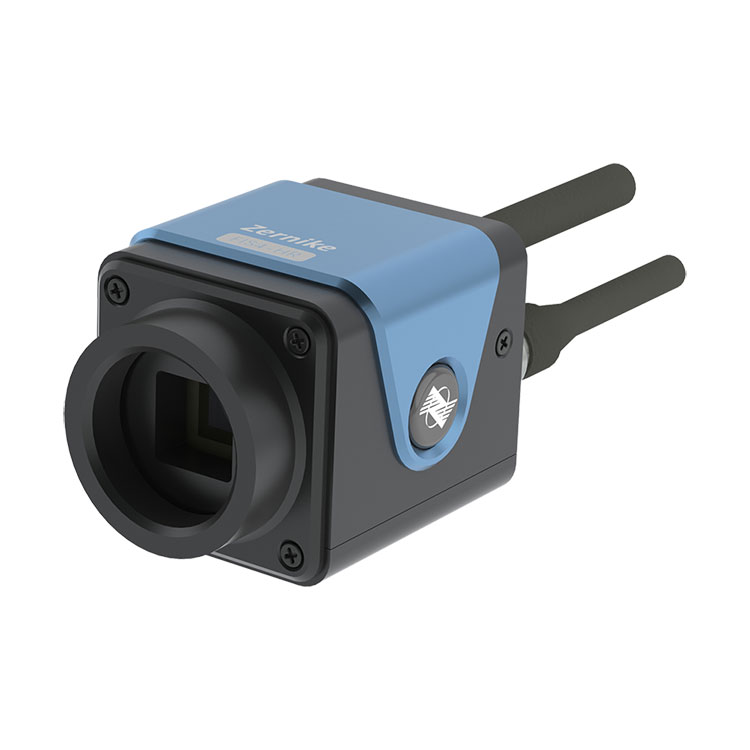

Analizator frontu fali o wysokiej rozdzielczości wykorzystuje opatentowaną technologię losowo kodowanej dyfrakcji czterofalowej, umożliwiając czujnikowi osiągnięcie interferencji własnej w pojedynczym mierzonym czole fali i wytworzenie interferencji w pozycji tylnej płaszczyzny obrazu bez potrzeby stosowania skomplikowanych technik przesunięcia fazowego. Ze względu na prostą obsługę, bardzo wysoką odporność na wibracje i stabilność, analizator BOJIONG jest idealnym rozwiązaniem pomiarowym z czujnikiem czoła fali, zapewniającym precyzyjne pomiary na poziomie nanometrów bez konieczności izolacji wibracji, co znacznie zwiększa wydajność i dokładność pomiarów.
Zawsze będziemy kierować się zasadą „najpierw jakość, najpierw klient” i serdecznie zapraszamy klientów do odwiedzenia nas w celu konsultacji.
|
Nazwa produktu |
Analizator czoła fali o wysokiej rozdzielczości |
|
Zakres długości fali |
400 nm ~ 1100 nm |
|
Rozmiar docelowy |
7,07 mm × 7,07 mm |
|
Rozdzielczość przestrzenna |
23,6μm |
|
Piksel obrazu |
2048×2048 |
|
Rozdzielczość wyjścia fazowego |
300×300 (90000 pikseli) |
|
Rozdzielczość fazowa |
＜2nmRMS |
|
Absolutna dokładność |
10nmRMS |
|
Zakres dynamiczny |
110μm (150 mb) |
|
Częstotliwość próbkowania |
24 klatki na sekundę |
|
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (przy pełnej rozdzielczości) |
|
Typ interfejsu |
SIEKAĆ |
|
Wymiar |
56,5 mm × 43 mm × 41,5 mm |
|
Waga |
około 120g |
◆Szerokie spektrum pasma 400nm ~ 1100nm
◆Wysoka rozdzielczość 300×300 (90000) punktów fazowych
◆bardzo wysoka odporność na wibracje, nie ma potrzeby stosowania optycznej izolacji drgań
◆Jednokanałowa interferencja światła, nie jest wymagane lustro referencyjne
◆2nm RMS, wysoka rozdzielczość fazowa
◆Osiągnij prostą i szybką konstrukcję ścieżki światła interferencyjnego
◆Obsługuje wiązki kolimowane i duże wiązki zbieżne NA
Ten analizator czoła fali o wysokiej rozdzielczości BOJIONG jest używany w wykrywaniu czoła fali wiązki laserowej, optyce adaptacyjnej, pomiarze kształtu powierzchni, kalibracji układu optycznego, wykrywaniu okna optycznego, płaszczyźnie optycznej, pomiarze kształtu powierzchni sferycznej, wykrywaniu chropowatości powierzchni
|
wykrywanie czoła fali wiązki laserowej |
Optyczny pomiar kształtu powierzchni płaskiej |
|
Optyczny pomiar kształtu powierzchni sferycznej |
Pomiar aberracji układów optycznych |
|
Optyczne wykrywanie fragmentów okna |
Pomiar rozkładu sieci wewnątrz materiału |
|
Optyka adaptacyjna - reakcja na detekcję czoła fali w trybie Zernike |
|
Analizator czoła fali wysokiej rozdzielczości BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i antywibracją wydajność i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
