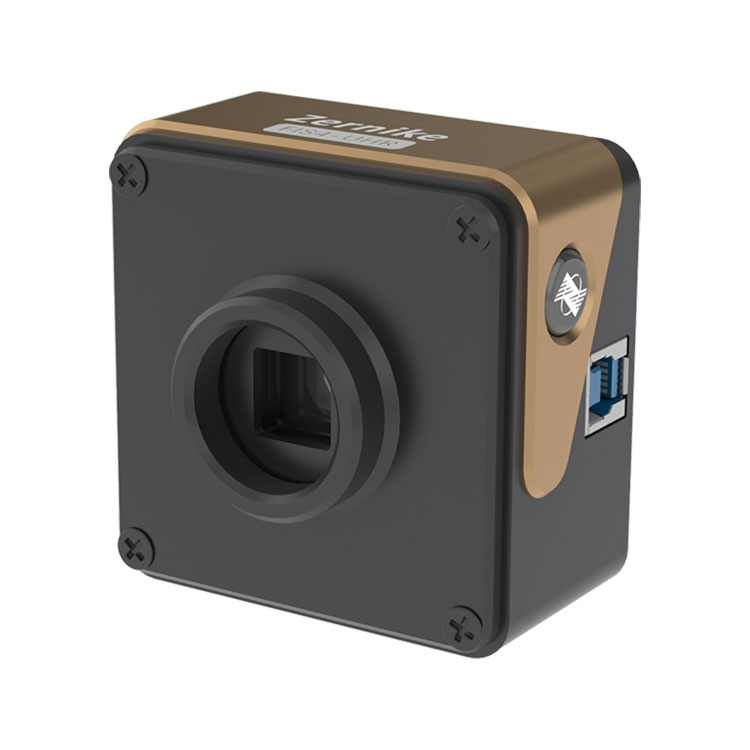

Analizator czoła fali o ultrawysokiej rozdzielczości

Analizator Wavefront o ultrawysokiej rozdzielczości  charakteryzuje się doskonałą odpornością na wibracje, zapewniając niezawodne pomiary nawet bez użycia platformy izolującej drgania. Osiąga precyzję danych na poziomie nanometrów. Doskonale sprawdza się w analizie mikroprofilów powierzchni, zapewniając bardzo wysoką rozdzielczość 512×512, odpowiadającą 262 144 punktom fazowym, zapewniając kompleksowe pokrycie szczegółowej analizy. Szeroki zakres odpowiedzi widmowej od 400 do 1100 nanometrów sprawia, że ​​nadaje się do stosowania z różnymi źródłami światła. Dodatkowo oferuje wyświetlanie wyników 3D w czasie rzeczywistym w pełnej rozdzielczości z szybkością 10 klatek na sekundę, zapewniając dynamiczny i natychmiastowy podgląd danych czoła fali. Dzięki temu jest to kompleksowe rozwiązanie do wykrywania i pomiarów czoła fali.

Specyfikacja przedmiotu

Cecha analizatora czoła fali BOJIONG o ultrawysokiej rozdzielczości

◆Ultrawysoka rozdzielczość 512×512 (262144) punktów fazowych

◆Szerokie spektrum pasma 400nm ~ 1100nm

◆Własna interferencja światła jednokanałowego, nie jest wymagane światło referencyjne

◆2nm RMS, wysoka rozdzielczość fazowa

◆Podobnie jak obrazowanie, łatwa i szybka konstrukcja ścieżki optycznej

◆bardzo wysoka odporność na wibracje, nie ma potrzeby stosowania optycznej izolacji drgań

◆Obsługuje wiązki kolimowane i duże wiązki zbieżne NA

Zastosowanie analizatora czoła fali BOJIONG o ultrawysokiej rozdzielczości

Ten analizator czoła fali o ultrawysokiej rozdzielczości BOJIONG jest stosowany w wykrywaniu czoła fali wiązki laserowej, optyce adaptacyjnej, pomiarze kształtu powierzchni, kalibracji układu optycznego, wykrywaniu okna optycznego, płaszczyźnie optycznej, pomiarze kształtu powierzchni sferycznej, wykrywaniu chropowatości powierzchni.

Szczegóły analizatora czoła fali BOJIONG o ultrawysokiej rozdzielczości

Analizator czoła fali o ultrawysokiej rozdzielczości BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i anty- wydajność wibracji i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
