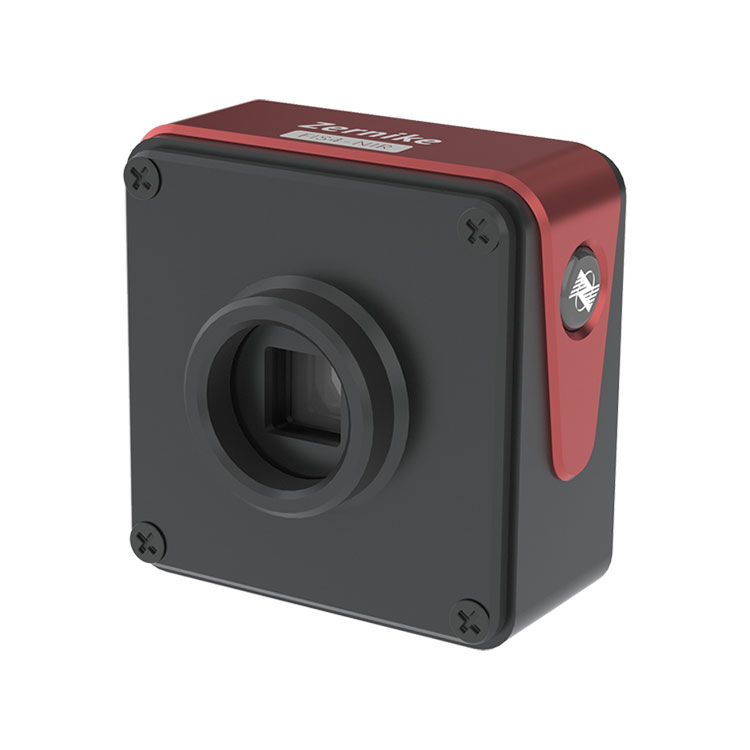

Analizator czoła fali bliskiej podczerwieni, który łączy opatentowaną technologię losowo kodowanej dyfrakcji czterofalowej z kamerą na podczerwień, umożliwia przeprowadzanie pomiarów zakłóceń za pomocą zwykłych systemów obrazowania. Charakteryzuje się wyjątkowo wysokim poziomem odporności na wibracje i stabilnością, umożliwiając precyzyjny pomiar na poziomie nanometrów bez konieczności stosowania izolacji wibracyjnej. Nadaje się do pomiaru wewnętrznego rozkładu materiałów w siatce, a także do pomiarów czoła fali metapowierzchni i hipersoczewek.
Nazwa produktu |
Analizator czoła fali bliskiej podczerwieni |
Zakres długości fali |
900 nm ~ 1200 nm |
Rozmiar docelowy |
13,3 mm × 13,3 mm |
Rozkład przestrzenny |
26μm |
Rozdzielczość próbkowania |
512×512 (262144 pikseli) |
Rozdzielczość fazowa |
<2nmRMS |
Absolutna dokładność |
15nmRMS |
Zakres dynamiczny |
270μm (256min) |
Częstotliwość próbkowania |
45 klatek na sekundę |
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (pełna rozdzielczość) |
Typ interfejsu |
USB3.0 |
Wymiar |
70 mm × 46,5 mm × 68,5 mm |
Waga |
około 240g |
◆Szerokie spektrum pasma 900nm ~ 1200nm
◆2 nm RMS, wysoka rozdzielczość fazowa
◆Bardzo wysoka rozdzielczość 512×512 (262144) punktów fazowych
◆Własna interferencja światła jednokanałowego, nie jest wymagane światło referencyjne
◆Duży zakres dynamiki do 270μm
◆Niezwykle silne działanie antywibracyjne, nie ma potrzeby stosowania optycznej izolacji drgań
◆Podobnie jak obrazowanie, łatwa i szybka konstrukcja ścieżki optycznej
◆Obsługuje wiązki kolimowane i duże wiązki zbieżne NA
Ten analizator czoła fali bliskiej podczerwieni BOJIONG jest używany do pomiaru aberracji układu optycznego, kalibracji układu optycznego, pomiaru rozkładu wewnętrznej siatki materiału, hiperpowierzchni, pomiaru czoła fali hipersoczewkowej
Przykład pomiaru aberracji układu optycznego |
Przykładowy pomiar rozkładu sieci wewnątrz materiału |
Przykłady pomiarów kalibracji układu optycznego |
Przykład pomiaru czoła fali metapowierzchniowej |
Przykład pomiaru czoła fali hipersoczewkowej |
|
Analizator czoła fali bliskiej podczerwieni BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i anty- wydajność wibracji i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
FIS4 Parametry techniczne poszczególnych serii wyrobów |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
ZEGAR FIS4 |
FIS4-HS |
Komórka FIS4 |
FIS4-NIR |
Zakres długości fali |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
Rozmiar docelowy mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24×10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
Rozkład przestrzenny |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Piksel obrazu |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Rozdzielczość wyjścia fazowego |
512×512 (262144 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
420×420 (176400 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
Rozdzielczość fazowa |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolutna dokładność |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Zakres dynamiczny |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Częstotliwość próbkowania |
32 klatki na sekundę |
24 klatki na sekundę |
45 klatek na sekundę |
107 kl./s |
24 klatki na sekundę |
45 klatek na sekundę |
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) Obsługuje opóźnione przetwarzanie wsadowe |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
Typ interfejsu |
USB3.0 |
SIEKAĆ |
USB3.0 |
SIEKAĆ |
SIEKAĆ |
USB3.0 |
Interfejs zewnętrzny |
- |
- |
- |
- |
portu C |
- |
Rozmiar mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
waga |
około 240g |
około 120g |
około 240g |
około 120g |
około 120g |
około 240g |
