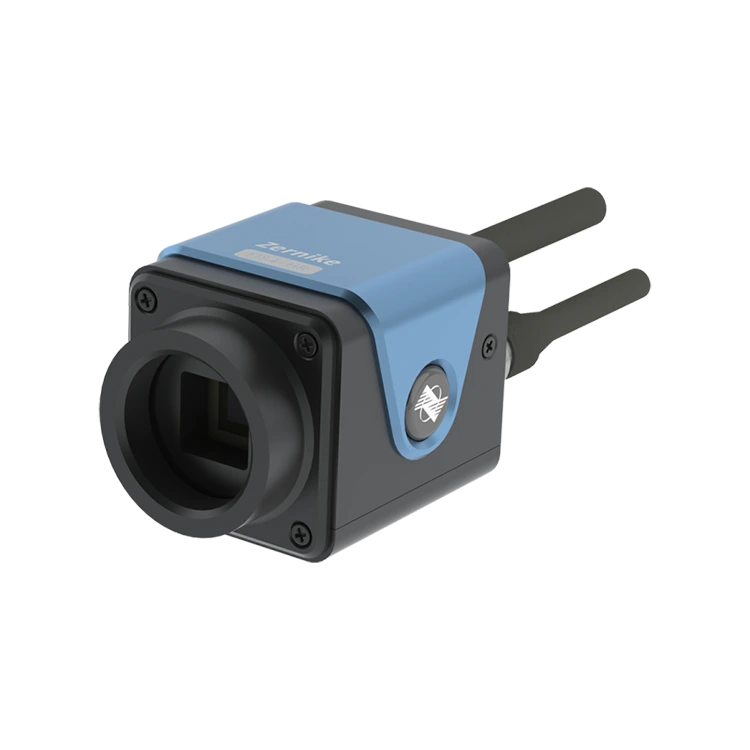

FIS4 HR-W detektor frontowy

Wprowadzenie BOJIONG FIS4 HR-W WAVEFRONTFRONT, wysoce wydajne narzędzie pomiarowe interferometryczne skrupulatnie stworzone do zastosowań w klasie przemysłowej, najnowocześniejszych badań naukowych i sektora bezpieczeństwa narodowego. Dzięki swojej wyjątkowej wydajności czujnik ten zapewnia użytkownikom niespotykane możliwości wykrywania front front, umożliwiając użytkownikom w różnych branżach do osiągnięcia przełomów w dziedzinie precyzyjnego pomiaru.

Ten czujnik Bojionga ma zadziwiająco wysoką rozdzielczość do 300 × 300 (90 000) punktów fazowych oraz szeroki zakres reakcji spektralnej 400-1100 Nm, zapewniając zaległą precyzję i niezawodność w różnych zastosowaniach pomiarowych. Jego unikalna przewaga technologiczna polega na przyjęciu opatentowanej losowo zakodowanej technologii dyfrakcji czterofrakowej, która eliminuje potrzebę złożonych operacji zmieniających fazę. Samokontrola czwartej fali można osiągnąć w jednym pomiarze, a wzorce zakłóceń są generowane bezpośrednio w pozycji tylnej płaszczyzny obrazu.

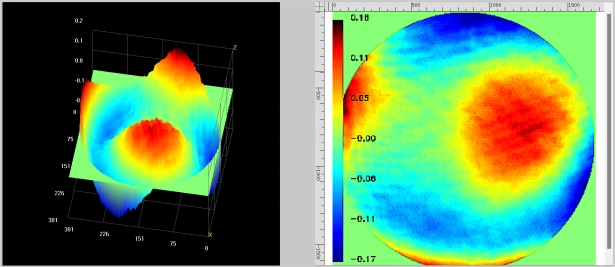

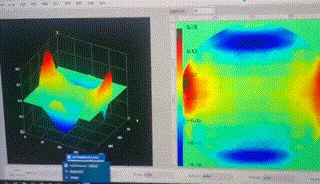

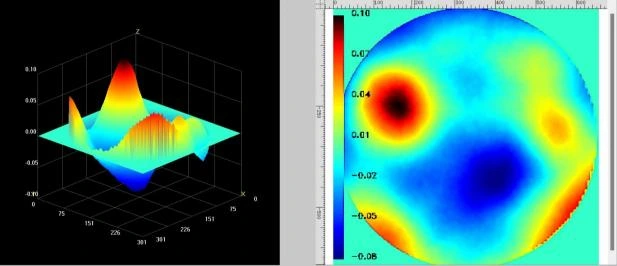

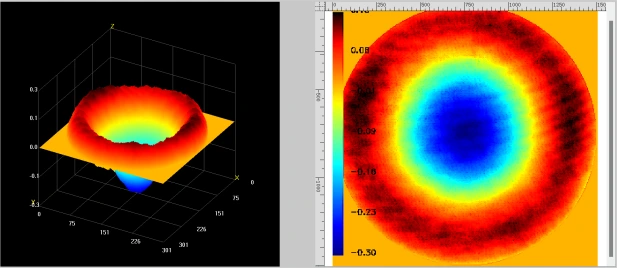

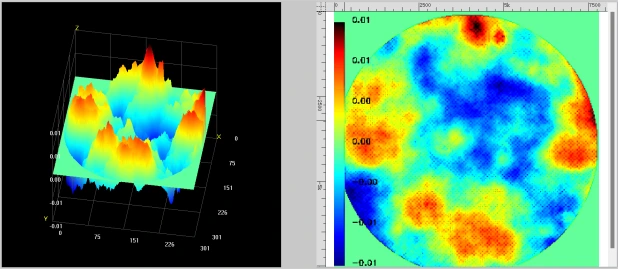

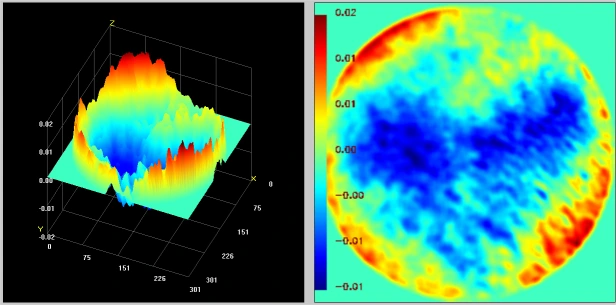

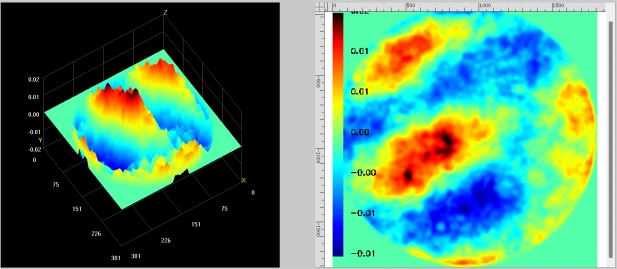

Jeszcze bardziej imponujące, czujnik Bojionga jest w stanie wyświetlać pomiar 3D, w czasie rzeczywistym w czasie rzeczywistym, z liczbą klatek na sekundę do 10 klatek na sekundę, natychmiast prezentując trójwymiarową topografię czwartej fali. Ten czujnik doskonale nadaje się do wykrywania fali wiązki wiązki laserowej, adaptacyjnych układów optycznych, kalibracji układu optycznego, kontroli okien optycznej oraz pomiaru płaszczyzny optycznej i sferycznych kształtów. Ponadto może precyzyjnie wykryć chropowatość powierzchni i mikroprofilów, dzięki czemu jego obszary zastosowania są wyjątkowo szerokie.

BOJIONG FIS4 HR-W Detektor frontowy jest łatwy w obsłudze i ma ultra-wysoką odporność i stabilność wibracji, zapewniając użytkownikom idealne rozwiązanie pomiaru czujnika czujnika. Osiąga precyzyjne pomiary na poziomie nanometrowym bez potrzeby izolacji wibracji, znacznie poprawiając wydajność pomiaru i dokładność. Wybór Bojionga oznacza wybór nowego standardu wydajnego, precyzyjnego i stabilnego pomiaru czoła fali.

Specyfikacja

Funkcja

◆ W 100% rozwinięty w kraju

◆ Samo-interferencja światła jednoszynowa, nie wymaga lustra odniesienia

◆ Szerokie spektrum 400 nm ~ 1100 nm

◆ 2NM RMS Wysoka rozdzielczość fazowa

◆ Silna odporność na wibracje, nie ma potrzeby izolacji wibracji optycznej

◆ Łatwa i szybka konstrukcja ścieżki światła zakłóceń

◆ Obsługuje kolimowane wiązki i duże zbieżne wiązki Na

 Aplikacja

Ten detektor frontu falowego Bojionga FIS4 HR-WS w detekcji fali fali wiązki laserowej, adaptacyjnej optyki, pomiar kształtu powierzchni, kalibracja układu optycznego, wykrywanie okien optyczne, płaszczyzna optyczna, pomiar kształtu powierzchni sferycznego, wykrywanie chropowatości powierzchni

 Bliższe dane

Detektor Wavefront Bojiong FIS4-W został opracowany przez zespół profesorów z Zhejiang University i Nanyang Technological University na Singapurze. Czujnik nadaje się do analizy jakości wiązki laserowej, wykrywanie pola przepływu plazmy, pomiar w czasie rzeczywistym rozkładu pola szybkiego przepływu, ocena jakości obrazu optycznego obrazu, pomiar profilu mikroskopowego i ilościowe obrazowanie faz komórek biologicznych. Jest on specjalnie opracowany dla wygodnych pomiarów interferometrycznych w przemyśle, badaniach naukowych i obronie narodowej. Przy wysokiej rozdzielczości 300 × 300 (90 000) punktów fazowych, szerokiej reakcji widmowej 400-1100 nm i 10 klatkom wyświetlacza wyników 3D w pełnej rozdzielczości, zapewnia idealne pomiary pomiaru czujnika czujnika do wykrywania powierzchni, powierzchniowo-powierzchniowe, powierzchniowe, powierzchniowe powierzchniowe, powierzchniowe mikroskopowe.

FIS4 HR-W wykorzystuje opatentowaną losowo zakodowaną technologię dyfrakcji cztero-fali, aby osiągnąć samookaleczenie z mierzonym cząstkiem fali jednokanałowej, a zakłócenia występują w pozycji tylnej płaszczyzny obrazu. Ma niskie wymagania dotyczące spójności źródła światła, nie wymaga zmiany fazy i może osiągnąć pomiar interferometryczny za pomocą zwykłego systemu obrazowania. Ma ultra wysoką odporność wibracyjną i ultra wysoką stabilność i może osiągnąć precyzyjny pomiar na poziomie NM bez izolacji wibracji. W porównaniu z czujnikiem Hartmanna macierzy Microlens ma więcej punktów fazowych o wysokiej rozdzielczości, szerszy zakres pasm adaptacyjnych, większy zakres dynamiczny i lepszą wydajność kosztów.
