Kiedy mikroskop jest wyposażony w czujnik czoła fali komórek biologicznych, może uzyskać trójwymiarowe obrazowanie na żywo z dużą liczbą klatek na sekundę (do 24 klatek na sekundę (fps), co czyni go idealnym narzędziem do trójwymiarowego wykrywania bez etykiet żywych komórek, badanie tkanek biologicznych, badanie komórek rozrodczych i badanie mikro/nanostruktur. Mamy nadzieję nawiązać przyjazną współpracę z Twoją firmą, oferując produkty wysokiej jakości, rozsądne ceny i przemyślaną obsługę, aby wspólnie stworzyć lepszą przyszłość.
|
Nazwa produktu |

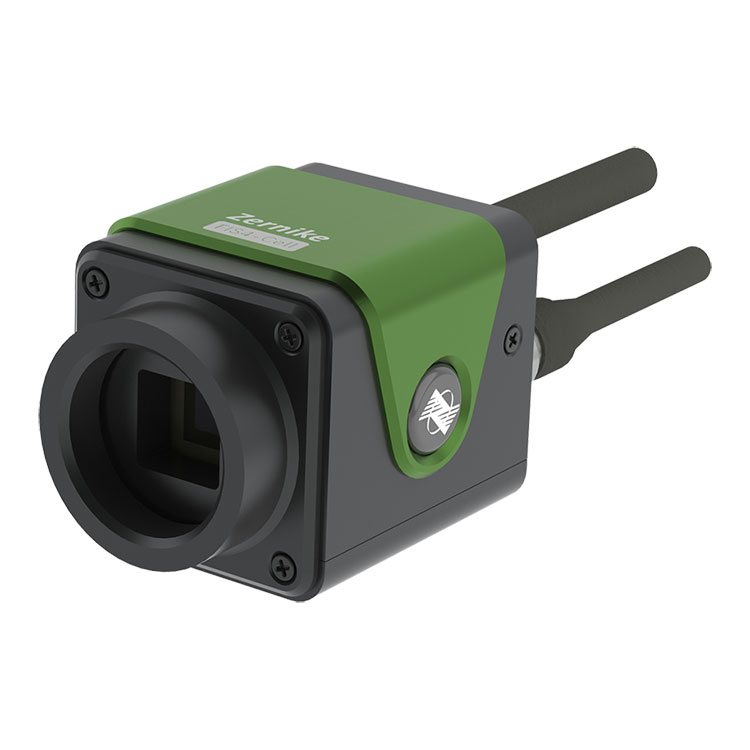

Biologiczny czujnik CellWavefront |
|
Zakres długości fali |
400 nm ~ 1100 nm |
|
Rozmiar docelowy |
7,07 mm × 7,07 mm |
|
Rozkład przestrzenny |
23,6μm |
|
Piksel obrazu |
2048×2048 |
|
Rozdzielczość wyjścia fazowego |
300×300 (90000 pikseli) |
|
Rozdzielczość fazowa |
＜2nmRMS |
|
Absolutna dokładność |
10nmRMS |
|
Zakres dynamiczny |
110μm (150 mb) |
|
Częstotliwość próbkowania |
24 klatki na sekundę |
|
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (przy pełnej rozdzielczości) |
|
Typ interfejsu |
SIEKAĆ |
|
Interfejs zewnętrzny |
Port |
|
Rozmiar |
56,5 mm × 43 mm × 41,5 mm |
|
Waga |
około 120g |
◆Własna interferencja światła jednokanałowego, nie jest wymagane światło referencyjne
◆ Obrazowanie żywych komórek 3D bez etykiet
◆Szerokie spektrum pasma 400nm ~ 1100nm
◆Kompaktowy rozmiar, plug and play
◆Nadaje się do wszystkich modernizacji i rozszerzeń mikroskopów optycznych
◆Niezwykle silne działanie antywibracyjne, nie ma potrzeby stosowania optycznej izolacji drgań
◆Obsługuje białe światło LED i krótkofalowe źródło światła podczerwonego
Ten czujnik czoła fali komórek biologicznych BOJIONG jest używany do znakowania, wykrywania żywych komórek 3D, wykrywania tkanek biologicznych, wykrywania komórek zarodkowych oraz wykrywania mikro i nanostruktur.
|
Nieoznakowana ścieżka optyczna do wykrywania żywych komórek 3D |
Mikroskop 3D żywych komórek - pomiar próbki jaj glisty |
|
Przykładowy pomiar guza z komórek ziarnistych jajnika |
Pomiar próbki poprzez strukturę mikro-nano |
BOJIONG Biologiczny czujnik czołowy fali komórkowej opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i antywibracją wydajność i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
|
FIS4 Parametry techniczne poszczególnych serii wyrobów |
||||||
|
|
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
ZEGAR FIS4 |
FIS4-HS |
Komórka FIS4 |
FIS4-NIR |
|
Zakres długości fali |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
|
Rozmiar docelowy mm2 |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24×10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
|
Rozkład przestrzenny |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
|
Piksel obrazu |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Rozdzielczość wyjścia fazowego |
512×512 （262144 pikseli） |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
420×420 (176400 pikseli) |
300×300 (90000 pikseli) |
512×512 (262144 pikseli) |
|
Rozdzielczość fazowa |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absolutna dokładność |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Zakres dynamiczny |
90μm （256min） |
110μm （150min） |
162μm （256min） |
132μm （210min） |
110μm （150min） |
270μm （256min） |
|
Częstotliwość próbkowania |
32 klatki na sekundę |
24 klatki na sekundę |
45 klatek na sekundę |
107 kl./s |
24 klatki na sekundę |
45 klatek na sekundę |
|
Szybkość przetwarzania w czasie rzeczywistym |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) Obsługuje opóźnione przetwarzanie wsadowe |
10 Hz (Pełna rozdzielczość) |
10 Hz (Pełna rozdzielczość) |
|
Typ interfejsu |
USB3.0 |
SIEKAĆ |
USB3.0 |
SIEKAĆ |
SIEKAĆ |
USB3.0 |
|
Interfejs zewnętrzny |
- |
- |
- |
- |
portu C |
- |
|
Rozmiar mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
waga |
około 240g |
około 120g |
około 240g |
około 120g |
około 120g |
około 240g |
