Czujnik czoła fali ultrafioletowej
  • Czujnik czoła fali ultrafioletowejCzujnik czoła fali ultrafioletowej

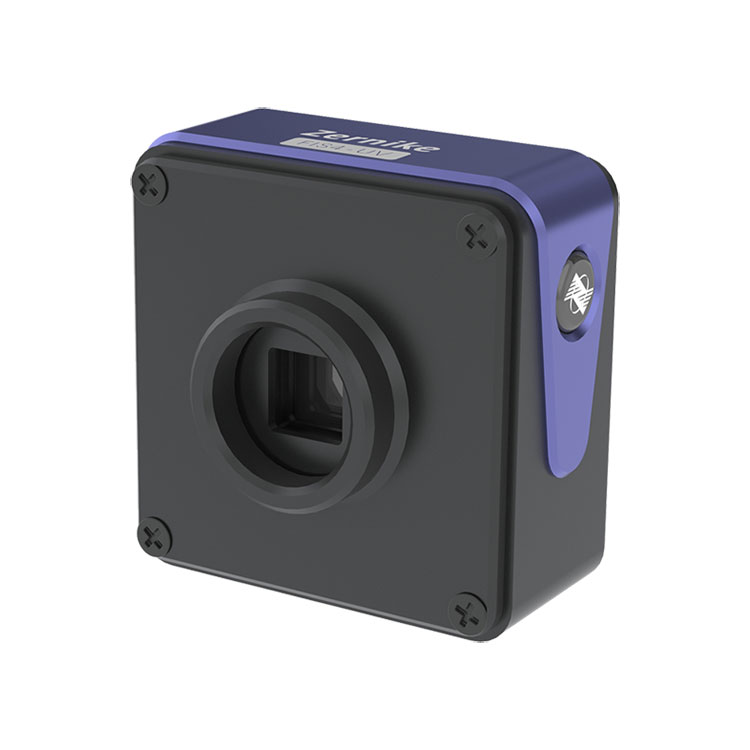

Czujnik czoła fali ultrafioletowej

Do wykrywania czoła fali kształtów powierzchni płaskich płytek w zakresie długości fal od 200 nanometrów do 450 nanometrów firma BOJIONG wprowadziła czujnik czoła fali ultrafioletowej. Wykorzystując jednościeżkową technologię samozakłóceń, nie wymaga wiązki odniesienia. Nasze produkty i usługi są szeroko stosowane w takich dziedzinach, jak produkcja optyczna, lotnictwo, badania biomedyczne i energetyczne. Stale rozwijamy nasze moce produkcyjne, zwiększamy nasze możliwości techniczne i stworzyliśmy solidne korporacyjne ramy operacyjne.


Czujnik czoła fali ultrafioletowej charakteryzujący się wysoką rozdzielczością fazową 2 NM RMS i wyjątkowo dużą odpornością na wibracje. Ma także rozdzielczość 512×512 pikseli (262 144 punktów fazowych), umożliwiając wykonywanie pomiarów interferencyjnych w tylnej płaszczyźnie ogniskowej. Technologia ta wymaga, aby źródło światła miało niską koherencję i eliminuje potrzebę przesunięcia fazowego. Dzięki systemowi obrazowania ultrafioletowego urządzenie umożliwia pomiar czoła fali w czasie rzeczywistym.



Specyfikacja przedmiotu:



Nazwa produktu

Czujnik czoła fali ultrafioletowej

Zakres długości fali

200 nm ~ 450 nm

Rozmiar docelowy

13,3 mm × 13,3 mm

Rozkład przestrzenny

26μm

Rozdzielczość próbkowania

512×512 (262144 pikseli)

Rozdzielczość fazowa

<2nmRMS

Absolutna dokładność

10nmRMS

Zakres dynamiczny

90μm (256min)

Częstotliwość próbkowania

32 klatki na sekundę

Szybkość przetwarzania w czasie rzeczywistym

10 Hz (pełna rozdzielczość)

Typ interfejsu

USB3.0

Wymiar

70 mm × 46,5 mm × 68,5 mm

Waga

około 240g


Funkcja czujnika czoła fali ultrafioletowej BOJIONG






◆Widmo UV, pasmo 200nm ~ 450nm

◆Bardzo wysoka rozdzielczość 512×512 (262144) punktów fazowych

◆Własna interferencja światła jednokanałowego, nie jest wymagane światło referencyjne

◆2nm RMS, wysoka rozdzielczość fazowa

◆Podobnie jak obrazowanie, łatwa i szybka konstrukcja ścieżki optycznej

◆Obsługuje wiązki kolimowane i niekolimowane wiązki o wysokim NA

◆Niezwykle silne działanie antywibracyjne, nie ma potrzeby stosowania optycznej izolacji drgań


 Zastosowanie czujnika czoła fali ultrafioletowej BOJIONG


Ten czujnik czoła fali ultrafioletowej BOJIONG służy do pomiaru aberracji układu optycznego, kalibracji układu optycznego, pomiaru kształtu powierzchni płaskiej (wafla), pomiaru kształtu optycznej powierzchni sferycznej itp.


Detekcja czoła fali wiązki laserowej

Reakcja na wykrycie czoła fali w trybie optyki adaptacyjnej Zernike

Przykład pomiaru aberracji układu optycznego



Przykłady pomiarów kalibracji układu optycznego



Przykład pomiaru chropowatości powierzchni płytki



Pomiar morfologii metodą mikrotrawienia - próbka defektu 1 # -114 linii


Szczegóły czujnika czoła fali ultrafioletowej BOJIONG


Czujnik czoła fali ultrafioletowej BOJIONG opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i działaniem antywibracyjnym i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.



FIS4 Parametry techniczne poszczególnych serii wyrobów



Produkt

FIS4-UV

FIS4-HR

ZEGAR FIS4

FIS4-HS

Komórka FIS4

FIS4-NIR

Zakres długości fali

200 ~ 450 nm

400 ~ 1100 nm

400 ~ 1100 nm

400 ~ 1100 nm

400 ~ 1100 nm

900 ~ 1200 nm

Rozmiar docelowy mm2

13,3 × 13,3

7,07 × 7,07

13,3 × 13,3

10,24×10,24

7,07 × 7,07

13,3 × 13,3

Rozkład przestrzenny

26μm

23,6μm

26μm

24,4μm

23,6μm

26μm

Piksel obrazu

-

2048×2048

-

-

2048×2048

-

Rozdzielczość wyjścia fazowego

512×512

(262144 pikseli)

300×300 (90000 pikseli)

512×512 (262144 pikseli)

420×420 (176400 pikseli)

300×300 (90000 pikseli)

512×512 (262144 pikseli)

Rozdzielczość fazowa

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Absolutna dokładność

10nmRMS

10nmRMS

15nmRMS

10nmRMS

10nmRMS

15nmRMS

Zakres dynamiczny

90μm

(256min)

110μm

(150min)

162μm

(256min)

132μm

(210min)

110μm

(150min)

270μm

(256min)

Częstotliwość próbkowania

32 klatki na sekundę

24 klatki na sekundę

45 klatek na sekundę

107 kl./s

24 klatki na sekundę

45 klatek na sekundę

Szybkość przetwarzania w czasie rzeczywistym

10 Hz

(Pełna rozdzielczość)

10 Hz

(Pełna rozdzielczość)

10 Hz

(Pełna rozdzielczość)

10 Hz

(Pełna rozdzielczość) Obsługuje opóźnione przetwarzanie wsadowe

10 Hz

(Pełna rozdzielczość)

10 Hz

(Pełna rozdzielczość)

Typ interfejsu

USB3.0

SIEKAĆ

USB3.0

SIEKAĆ

SIEKAĆ

USB3.0

Interfejs zewnętrzny

-

-

-

-

portu C

-

Rozmiar mm2

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

waga

około 240g

około 120g

około 240g

około 120g

około 120g

około 240g
