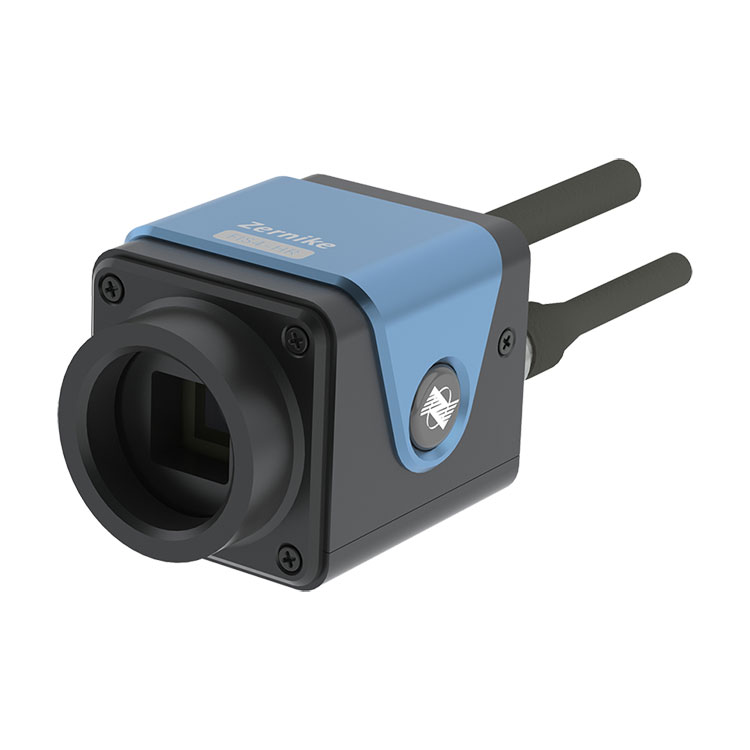

Czujnik czoła fali o wysokiej rozdzielczości

Czujnik Wavefront o wysokiej rozdzielczości, który wyświetla 10 klatek wyników 3D w pełnej rozdzielczości w czasie rzeczywistym, charakteryzuje się wysoką rozdzielczością 300 × 300 (90 000) punktów fazowych i szeroką charakterystyką widmową w zakresie 400-1100 nm. Nadaje się do zastosowań takich jak wykrywanie czoła fali wiązki laserowej, optyka adaptacyjna, kalibracja układu optycznego, kontrola okna optycznego, pomiar kształtu płaskich powierzchni optycznych, pomiar kształtu powierzchni sferycznej, chropowatość powierzchni i wykrywanie mikroprofilów powierzchni, zapewniając idealne narzędzie do wykrywania i pomiaru czoła fali.

Specyfikacja przedmiotu:

Cecha czujnika czoła fali BOJIONG o wysokiej rozdzielczości

◆Obsługuje wiązki kolimowane i duże wiązki zbieżne NA

◆Wysoka rozdzielczość 300×300 (90000) punktów fazowych

◆Jednokanałowa interferencja światła, nie jest wymagane lustro referencyjne

◆Szerokie spektrum pasma 400nm ~ 1100nm

◆2nm RMS, wysoka rozdzielczość fazowa

◆bardzo wysoka odporność na wibracje, nie ma potrzeby stosowania optycznej izolacji drgań

◆Osiągnij prostą i szybką konstrukcję ścieżki światła interferencyjnego

 Zastosowanie czujnika czoła fali o wysokiej rozdzielczości BOJIONG

Ten czujnik czoła fali BOJIONG o wysokiej rozdzielczości jest stosowany w wykrywaniu czoła fali wiązki laserowej, optyce adaptacyjnej, pomiarze kształtu powierzchni, kalibracji układu optycznego, wykrywaniu okna optycznego, płaszczyźnie optycznej, pomiarze kształtu powierzchni sferycznej, wykrywaniu chropowatości powierzchni

Szczegóły czujnika fali czołowej BOJIONG

Czujnik czołowy fali BOJIONGH o wysokiej rozdzielczości opracowany przez zespół profesorów z Uniwersytetu Zhejiang i Uniwersytetu Technologicznego Nanyang w Singapurze, z opatentowaną technologią krajową, łączy dyfrakcję i interferencję, aby uzyskać wspólną czterofalową interferencję poprzecznego ścinania, z doskonałą czułością wykrywania i antywibracją wydajność i może realizować szybką interferometrię dynamiczną w czasie rzeczywistym bez izolacji wibracyjnej. Pomiar w czasie rzeczywistym pokazuje liczbę klatek na sekundę większą niż 10 klatek. Jednocześnie czujnik FIS4 charakteryzuje się ultrawysoką rozdzielczością fazową wynoszącą 512×512 (260 000 punktów fazowych), pasmo pomiarowe obejmuje 200nm~15μm, czułość pomiaru sięga 2nm, a powtarzalność pomiaru jest lepsza niż 1/1000λ ( RMS). Może być stosowany do analizy jakości wiązki laserowej, wykrywania pola przepływu plazmy, pomiaru w czasie rzeczywistym rozkładu pola przepływu o dużej prędkości, oceny jakości obrazu układu optycznego, mikroskopowego pomiaru profilu i ilościowego obrazowania fazowego komórek biologicznych.
