FLS4 czujnik frontu fali o wysokiej rozdzielczości 400-100 nm

FIS4 czujnik frontu fala o wysokiej rozdzielczości 400-1100 nm

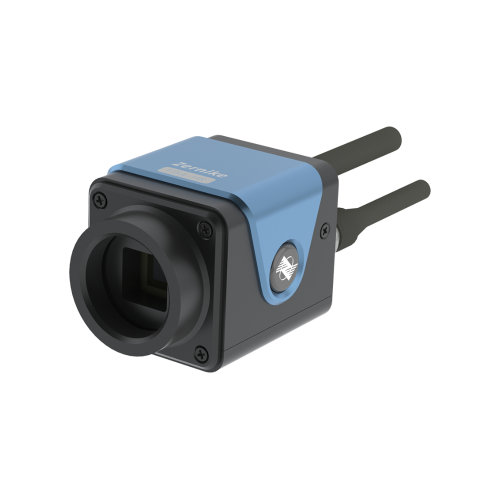

BojiongFIS4 HR-W czujnik front front 400-1100nmPosiada 300x300 punktów wykrywania faz o wysokiej rozdzielczości i wysokowydajny rdzeń obliczeniowy (z dokładnością pomiaru do 2NM RMS), zapewniając dane frontowe w czasie rzeczywistym przy pełnej rozdzielczości przy 10 klatkach na sekundę. Jego rewolucyjny projekt interferometrii wspólnej ścieżki zapewnia stabilne działanie nawet w środowiskach o wysokiej wibracji bez potrzeby izolacji wibracji. Opracowany w kraju losowo zakodowany algorytm krat i potężny rekonstrukcja zapewniają doskonałą odporność na interferencję, precyzyjną wydajność pomiaru i szeroką możliwość zastosowania przemysłowego.

BojiongFIS4-HR-W czujnik front front 400-100nm Wstęp

BojiongFIS4 czujnik frontu fala o wysokiej rozdzielczości 400-1100 nmto najnowszy produkt inspekcji optycznej naszej firmy. Jest zgodny ze standardami certyfikacji ISO 9001 i China National Institute of Metrology (NIM) i ma roczną gwarancję. .Czujnik frontowa FIS4-HR-WWykorzystuje interferometrię wspólnej ścieżki i algorytm rekonstrukcji fala w czasie rzeczywistym, eliminując potrzebę przesuwania fazy i oferując wyjątkową odporność na wibracje. Zaprojektowany w celu spełnienia najbardziej rygorystycznych wymagań na temat badań naukowych i inspekcji przemysłowej, oferuje obsługę plug-and-play i prostą konserwację.

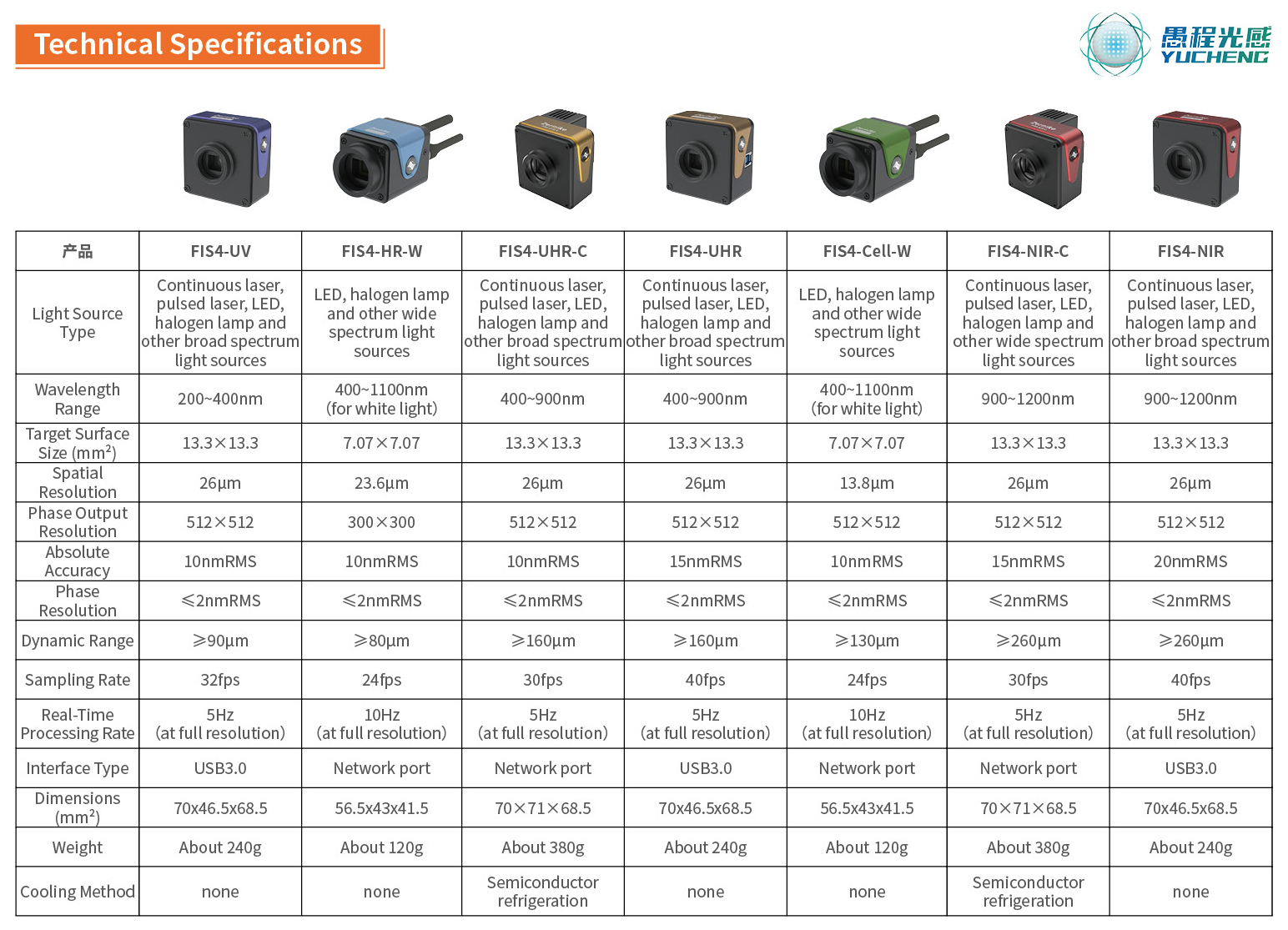

BojiongFIS4-HR-W czujnik front front 400-100nm Parametr (specyfikacja)

BojiongFIS4-HR-W czujnik front front 400-100nm Funkcja i aplikacja

 Od 2006 r. Zespół profesora Yang Yongaing na Uniwersytecie Zhejiang uruchomił szeroką spektrumCzujniki fali fali FIS4Po 17 latach badań i rozwoju, przy użyciu algorytmów projektowania powszechnej ścieżki i front w czasie rzeczywistym.

· Wykrywanie danych z frontem fali w czasie rzeczywistym jest możliwe bez potrzeby wibracji

Platforma izolacyjna.

· Czułość może osiągnąć 2nm RMS.

· Pojedyncza konstrukcja ścieżki optycznej eliminuje potrzebę światła referencyjnego, umożliwiając działanie wtyk i gry.

· Rozmiar to tylko wielkość pięści.

TenFIS4 czujnik frontu fala o wysokiej rozdzielczości 400-1100 nmjest zaprojektowany do wygodnej interferometrii w branży, badaniach naukowych i obronie narodowej. Przy wysokiej rozdzielczości 300 × 300 (90 000) punktów fazowych, szeroką odpowiedź widmową od 400 do 1100 nm i 10 klatek wyświetlacza 3D w czasie rzeczywistym przy pełnej rozdzielczości, zapewnia idealne narzędzie pomiaru czujnika fali do zastosowań, takich jak pomiar frontu fali wiązki, adaptacyjna optyka, optyczna kalibracja systemu optycznego, optyczna i shiphical Sfrega, powierzchniowa powierzchniowa i powierzchniowe pomiar mikrofonowy i powierzchniowe powierzchniowe i powierzchniowe miary mikrofonowe i powierzchniowe. inspekcja.

BojiongFIS4-HR-W czujnik front front 400-100nm Aplikacja

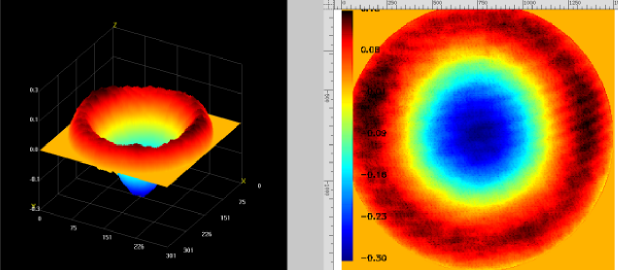

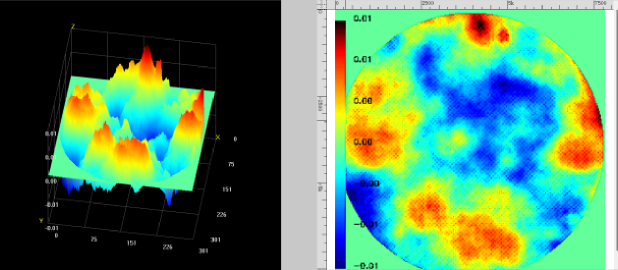

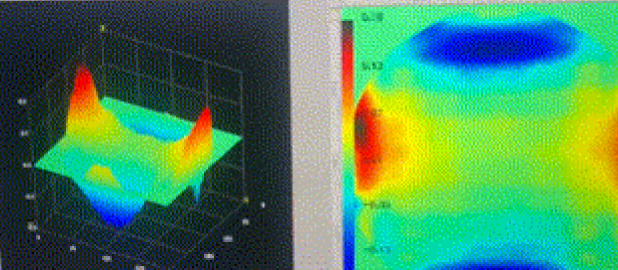

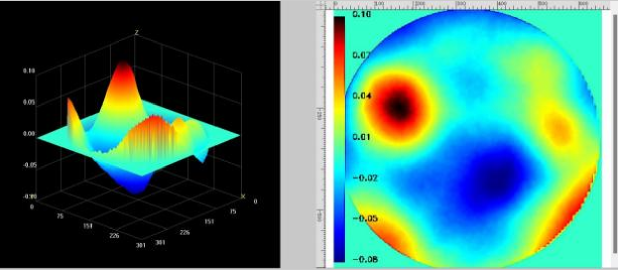

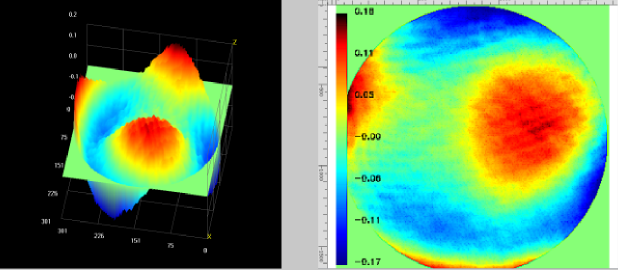

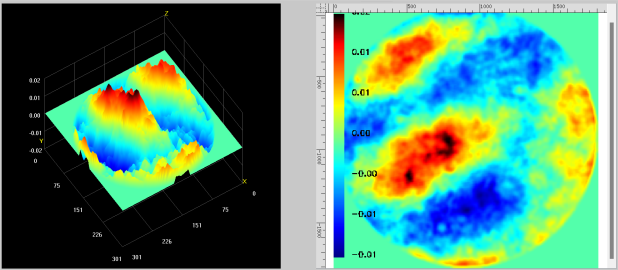

BojiongFIS4-HR-W czujnik front front 400-100nm  Bliższe dane

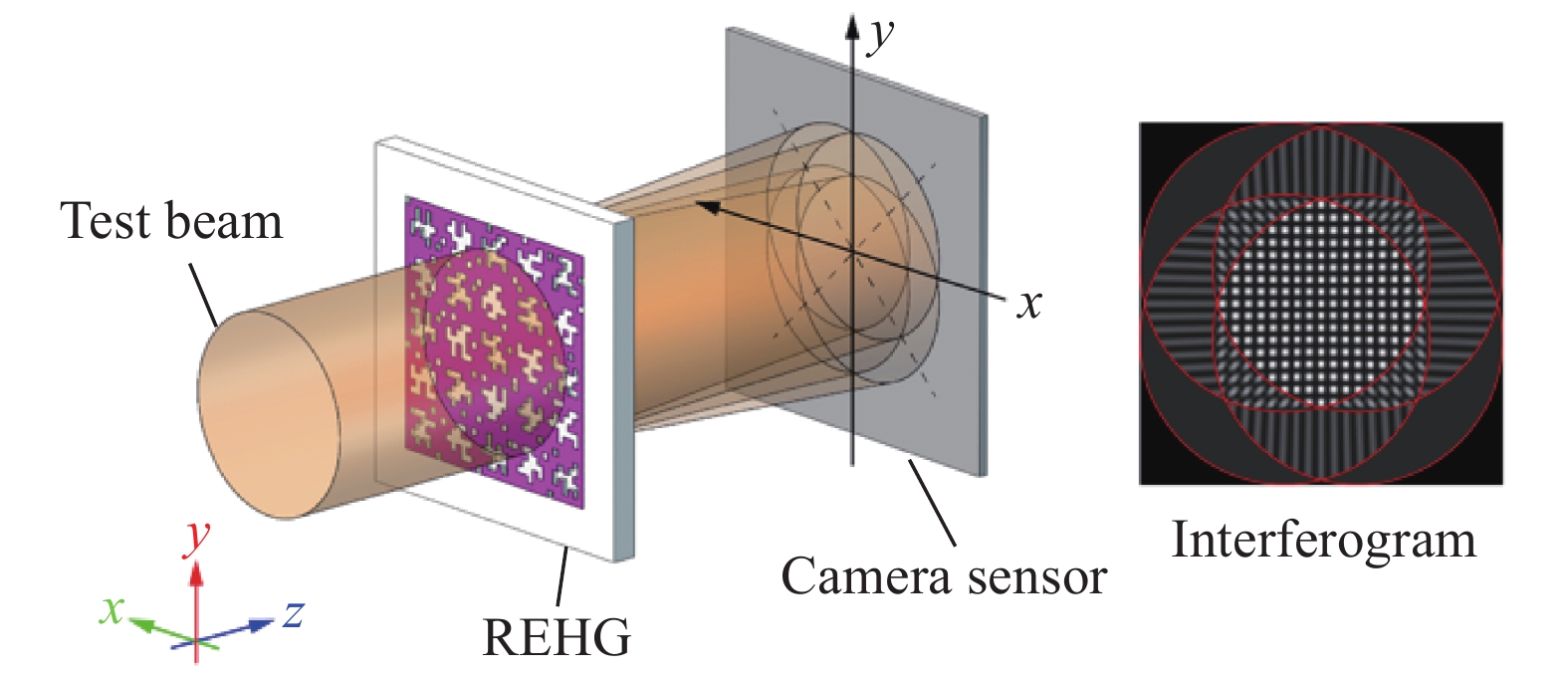

.FIS4 czujnik frontu fala o wysokiej rozdzielczości 400-1100 nmWykorzystuje opatentowaną losową technologię dyfrakcji czterofrakowej, aby osiągnąć samookaleczenie pojedynczego zmierzonego czoła fali, generując zakłócenia w tylnej płaszczyźnie obrazu. Wymaga minimalnej spójności źródła światła i eliminuje potrzebę zmiany przesuwania fazy, umożliwiając pomiary interferometryczne przy użyciu standardowych systemów obrazowania. .Czujnik frontowa FIS4-HR-W oferuje wyjątkową odporność na wibracje i stabilność, osiągając precyzję na poziomie nanometru bez potrzeby izolacji wibracji. W porównaniu z czujnikami Hartmanna macierzy mikrolensów, ma on więcej punktów fazowych o wysokiej rozdzielczości, szerszy zakres długości fali, większy zakres dynamiczny i doskonały stosunek ceny.

Ryc.

Ryc. 2. Rekonstrukcja frontu fali kwadratowej z czterech fal bocznych interferogramów ścinania

.Czujnik FIS4 Frontfront, ze względu na unikalne zalety, takie jak zwięzłość, niezawodność, wysoka rozdzielczość czasowa i kompatybilność z istniejącymi systemami mikroskopii, stało się potężnym i wszechstronnym narzędziem z szerokim zakresem zastosowań w badaniach i branży. Początkowo stosowany do tradycyjnej kontroli optycznej w sklepie, w tym testowanie komponentów optycznych, oceny wiązki laserowej i optyki adaptacyjnej, jego zastosowania rozszerzyły się o obrazowanie biomedyczne, pozycjonowanie nanocząstek, charakterystykę metasurface i charakterystykę gradientu temperatury.

.FIS4 FALEFRONT CENTORKompaktowa konstrukcja ułatwia integrację z istniejącymi systemami mikroskopii, podczas gdy jej odporność wykazuje jego zdolność do utrzymania precyzyjnej czułości interferometrycznej nawet w środowiskach o wysokiej wibracji. Ponadto czujnik FIS4 Frontfront jest zdolny do pomiarów pojedynczych strzałów, umożliwiając przechwytywanie szybkich procesów dynamicznych. W badaniach biomedycznych,Czujnik FIS4 Frontfrontbył stosowany do obrazowania o wysokiej rozdzielczości, w czasie rzeczywistym różnych żywych komórek, takich jak COS-7, komórki HT1080, komórki RPE, komórki CHO, komórki HEK i neurony.

.Czujnik FIS4 Frontfrontzostał również wykorzystany do obrazowania opóźnienia fazowego, zapewniając silny kontrast do wizualizacji tkanki anizotropowej i struktur subkomórkowych, takich jak włókna kolagenowe i cytoszkielet. Technologia ta została również rozszerzona na obrazowanie fazowe w rentgenowskiej, podczerwieni (MWIR) i podczerwieni (LWIR) długości długości długości długości długości długości (LIWR), co dodatkowo pokazuje jej potencjał do zastosowań interdyscyplinarnych. Ponadto ostatnie badania z wykorzystaniemCzujnik FIS4 FrontfrontMiał szeroko stosować technologię wykrywania czoła fali na charakterystykę metasurfaces i dwuwymiarowych materiałów, pokazując jej różnorodne zastosowania i potencjalną wartość w optyce i naukach materiałowych.
